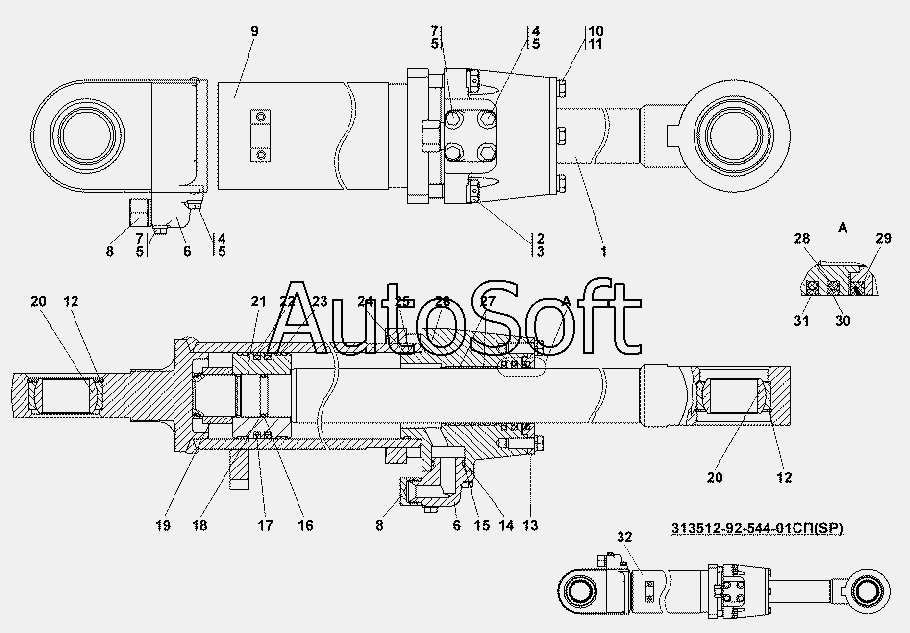

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-92-544СП/-01СП Гидроцилиндр d.100
9
10
11
12
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-92-544-01-20СП(SP) | 3***) | Гидроцилиндр d.100 | |
| 313512-92-544-01СП(SP) | 3***) | Гидроцилиндр d.100 | |
| 313512-92-544-20СП -20SP | 3***P | Гидроцилиндр d.100 | |
| 313512-92-544СП(SP) | 3***) | Гидроцилиндр d.100 | |
| 9 | 3***) | Корпус | |
| 10 | Б***5 | Болт М12x1,25-6gx35 | |
| 11 | Ш***Т | Шайба 12 ОТ | |
| 12 | 5***0 | Кольцо С85 | |
| 12 | 5***0 | Кольцо С85 | |
| 13 | 1***6 | Скребок | |
| 14 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 15 | 2***0 | Кольцо защитное | |
| 16 | 0***8 | Кольцо 042-050-58-2-51-1668 | |
| 17 | 0***8 | Кольцо 080-090-58-2-51-1668 | |
| 18 | 4***5 | Шайба защитная | |
| 19 | 1***5 | Гайка специальная | |
| 20 | Ш***5 | Подшипник ШС55 | |
| 21 | 1***3 | Поршень | |
| 22 | 1***3 | Кольцо уплотнительное | |
| 23 | 1***4 | Втулка опорная | |
| 24 | 0***8 | Кольцо 094-100-36-2-51-1668 | |
| 25 | 1***0 | Кольцо защитное | |
| 26 | 1***0 | Крышка | |
| 27 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 28 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 29 | 2***) | Грязесъемник 3-d | |
| 30 | 3***1 | Кольцо уплотнительное | |
| 31 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 32 | 3***) | Корпус |
