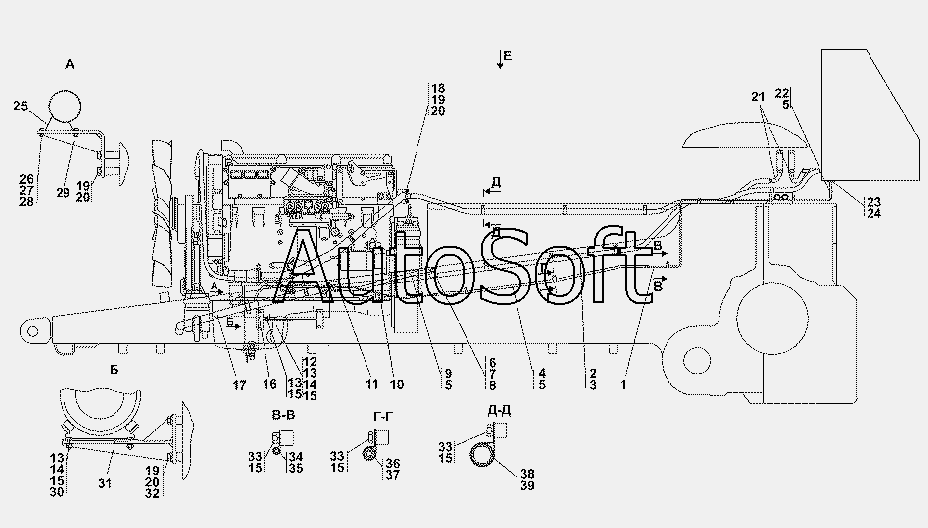

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313516-43-1СП Установка системы подогрева
313516-43-1СП(SP)
313516-43-1-20СП(SP)
1
2
2
3
4
5
5
5
6
7
8
9
10
11
12
13
13
13
14
14
15
15
15
15
15
15
16
17
18
19
19
19
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313516-43-1-20СП(SP) | 3***) | Установка системы подогрева | |
| 313516-43-1СП(SP) | 3***) | Установка системы подогрева | |
| 1 | 3***) | Топливопровод | |
| 2 | 4***7 | Рукав | |
| 2 | 4***0 | Рукав | |
| 3 | D***2 | Шланговый хомут DIN3017-AS20-32/ 12C7-W2 | |
| 4 | 4***8 | Рукав | |
| 5 | D***2 | Шланговый хомут DIN3017-AL12-22/ 9C7-W2 | |
| 6 | 2***) | Наконечник | |
| 7 | 4***3 | Прокладка | |
| 8 | 7***2 | Болт зажимной | |
| 9 | 4***6 | Рукав | |
| 10 | 3***) | Топливопровод | |
| 11 | 2***) | Переходник | |
| 12 | 4***) | Газовод | |
| 13 | Б***5 | Болт М8-6gx25 | |
| 14 | Г***8 | Гайка М8 | |
| 15 | Ш***Т | Шайба 8Т | |
| 16 | 2***) | Кронштейн | |
| 17 | 3***) | Трубопровод | |
| 18 | 2***1 | Планка | |
| 19 | Б***5 | Болт М12x1,25-6gx25 | |
| 20 | Ш***Т | Шайба 12 ОТ | |
| 21 | 1***) | Переходник | |
| 21 | 1***) | Переходник | |
| 22 | 4***2 | Рукав | |
| 23 | 4***1 | Наконечник | |
| 24 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 25 | ***1 | Кронштейн насоса 251371250001 | |
| 26 | Б***6 | Болт М6-6gx16 | |
| 27 | Г***6 | Гайка М6 | |
| 28 | Ш***Т | Шайба 6Т | |
| 29 | 4***) | Кронштейн | |
| 30 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 31 | 2***5 | Плита | |
| 32 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 33 | Б***6 | Болт М8-6gx16 | |
| 34 | 7***8 | Прокладка | |
| 35 | 4***0 | Хомутик | |
| 36 | 7***2 | Прокладка | |
| 37 | 7***6 | Хомут | |
| 38 | 7***4 | Прокладка | |
| 39 | 4***0 | Хомутик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
