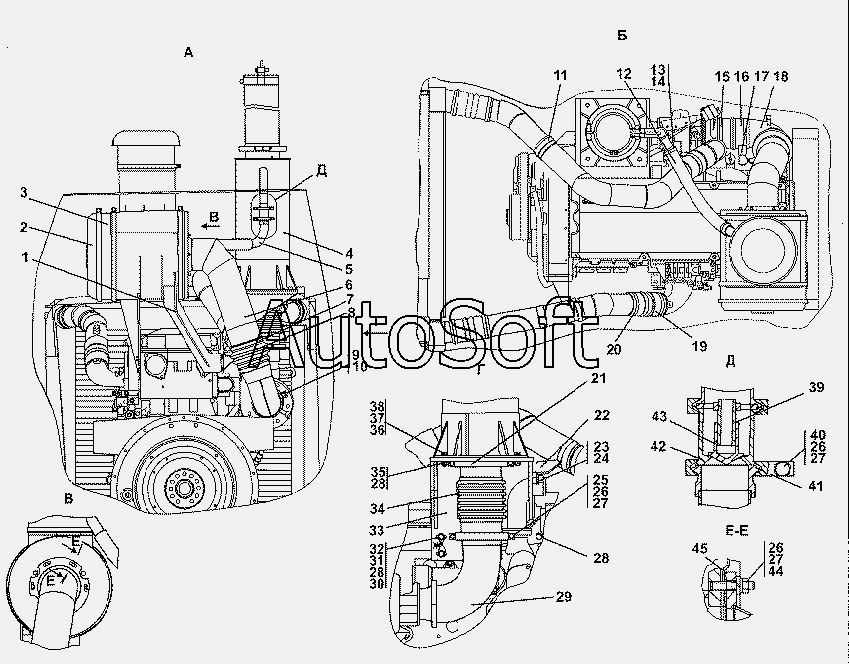

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313516-05-1СП Установка систем воздухоочистки и выпуска
29
34
33
33
32
31
31
30
29
35
28
28
28
28
27
27
27
26
26
26
25
24
23
23
36
36
37
38
38
39
39
40
41
41
42
43
44
45
45
5
10
9
8
7
7
6
6
5
11
4
4
3
3
2
2
1
1
12
12
13
13
15
16
17
18
18
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***P | Кронштейн | |
| 1 | 3***) | Кронштейн | |
| 2 | 2***P | Воздухоочиститель | |
| 2 | 2***) | Воздухоочиститель | |
| 3 | 3***P | Хомут | |
| 3 | 3***) | Хомут | |
| 4 | 3***P | Глушитель | |
| 4 | 3***) | Глушитель | |
| 5 | 2***P | Труба | |
| 5 | 2***) | Труба | |
| 6 | 3***P | Воздуховод | |
| 6 | 3***) | Воздуховод | |
| 7 | 4***) | Хомут | |
| 7 | 4***) | Хомут | |
| 8 | 4***7 | Сильфон | |
| 9 | 3***0 | Пробка Пробка | |
| 10 | 1***2 | Кольцо 14x20 МН4152-62 | |
| 11 | 4***) | Хомут | |
| 12 | 4***3 | Рукав | |
| 12 | 4***0 | Рукав | |
| 13 | 4***) | Хомут | |
| 13 | 4***) | Хомут | |
| 15 | Х***7 | Хомут 149437 | |
| 16 | П***К | Патрубок 89837К | |
| 17 | С***) | Индикатор засоренности воздушного фильтра СА8007(178957) | |
| 18 | 3***P | Воздуховод | |
| 18 | 3***) | Воздуховод | |
| 19 | 3***9 | Шланг 3071049 | |
| 20 | 3***4 | Хомут 3926704 | |
| 21 | 2***) | Бугель | |
| 21 | 2***) | Бугель | |
| 22 | 3***P | Кронштейн | |
| 22 | 3***) | Кронштейн | |
| 23 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 24 | Ш***Т | Шайба 10 ОТ | |
| 25 | Б***0 | Болт М8-6gx70 | |
| 26 | Г***8 | Гайка М8 | |
| 27 | Ш***Т | Шайба 8Т | |
| 28 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 28 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 29 | 2***P | Газовод | |
| 29 | 2***) | Газовод | |
| 30 | П***С | Проволока 1,6-О-С | |
| 31 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 32 | 3***5 | Шайба | |
| 33 | 3***P | Кронштейн | |
| 33 | 3***) | Кронштейн | |
| 34 | Д***Б | Компенсатор ДУ125.РУ1 СК-067.000.00-01СБ | |
| 35 | Г***2 | Гайка М12 | |
| 36 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 37 | Ш***Т | Шайба 12 ОТ | |
| 38 | 2***1 | Болт М12-6gx45 | |
| 38 | 2***0 | Болт М12х1,25-6gх45 | |
| 39 | 0***K | Направляющая | |
| 39 | 0***) | Направляющая | |
| 40 | Б***0 | Болт М8-6gx30 | |
| 41 | 4***5 | Хомут | |
| 41 | 4***0 | Хомут | |
| 42 | 0***К | Корпус | |
| 43 | 0***К | Клапан | |
| 44 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 45 | 4***3 | Прокладка | |
| 45 | 4***0 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
