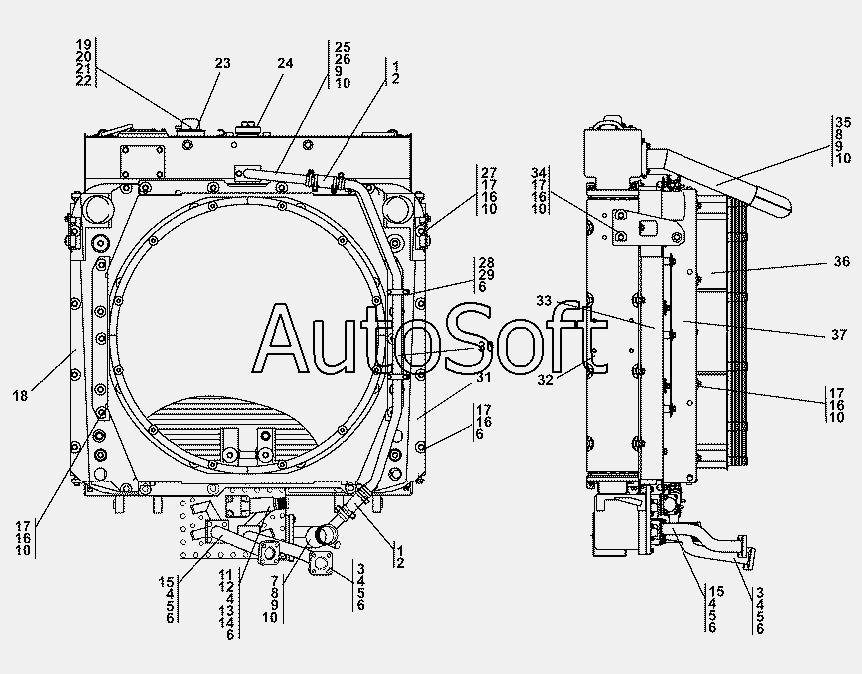

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 2506-60-146-01СП Установка радиаторная
1
1
1
1
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
7
7
8
8
8
9
9
9
10
10
10
10
10
10
10
11
11
12
12
13
14
15
15
16
16
16
16
16
17
17
17
17
17
17
18
18
19
19
20
20
21
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2506-60-146-01-20СП -20SP | 2***P | Установка радиаторная | |
| 2506-60-146-01СП(SP) | 2***) | Установка радиаторная | |
| 1 | 5***) | Хомут | |
| 1 | 5***) | Хомут | |
| 2 | 4***7 | Рукав | |
| 2 | 4***0 | Рукав | |
| 3 | 3***P | Патрубок | |
| 3 | 3***) | Патрубок | |
| 4 | 4***4 | Прокладка | |
| 4 | 4***0 | Прокладка | |
| 5 | Б***0 | Болт М10-6gx30 | |
| 6 | Ш***Т | Шайба 10 ОТ | |
| 7 | 2***P | Патрубок | |
| 7 | 2***) | Патрубок | |
| 8 | 4***2 | Прокладка | |
| 8 | 4***0 | Прокладка | |
| 9 | Б***5 | Болт М12x1,25-6gx35 | |
| 10 | Ш***Т | Шайба 12 ОТ | |
| 11 | 2***) | Патрубок | |
| 11 | 2***) | Патрубок | |
| 12 | 2***0 | Шпилька | |
| 12 | 2***0 | Шпилька | |
| 13 | Б***0 | Болт М10-6gx70 | |
| 14 | Г***0 | Гайка М10 | |
| 15 | 3***P | Патрубок | |
| 15 | 3***) | Патрубок | |
| 16 | Б***0 | Болт М12x1,25x30 | |
| 17 | 4***6 | Шайба | |
| 17 | 4***0 | Шайба | |
| 18 | 2***) | Уголок | |
| 18 | 2***) | Уголок | |
| 19 | 4***) | Грибок | |
| 19 | 4***) | Грибок | |
| 20 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 20 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 21 | Ш***Т | Шайба 6Т | |
| 22 | П***П | Клапан паровоздушный ПВК120.1301.00-1СП | |
| 23 | 4***3 | Прокладка | |
| 23 | 4***0 | Прокладка | |
| 24 | 4***) | Фильтр | |
| 25 | 2***) | Патрубок | |
| 25 | 2***) | Патрубок | |
| 26 | 7***7 | Прокладка | |
| 26 | 7***0 | Прокладка | |
| 27 | 2***P | Кронштейн | |
| 27 | 2***) | Кронштейн | |
| 28 | 1***7 | Прижим | |
| 28 | 1***0 | Прижим | |
| 29 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 30 | 2***4 | Труба | |
| 30 | 2***0 | Труба | |
| 31 | 2***P | Уголок | |
| 31 | 2***) | Уголок | |
| 32 | 2***) | Блок радиаторов | |
| 32 | 2***) | Блок радиаторов | |
| 33 | 2***P | Блок радиаторов | |
| 33 | 2***) | Блок радиаторов | |
| 34 | 2***) | Кронштейн | |
| 34 | 2***) | Кронштейн | |
| 35 | 2***) | Патрубок | |
| 35 | 2***) | Патрубок | |
| 36 | 2***) | Кожух | |
| 36 | 2***) | Кожух | |
| 37 | 2***) | Кожух | |
| 37 | 2***) | Кожух |
