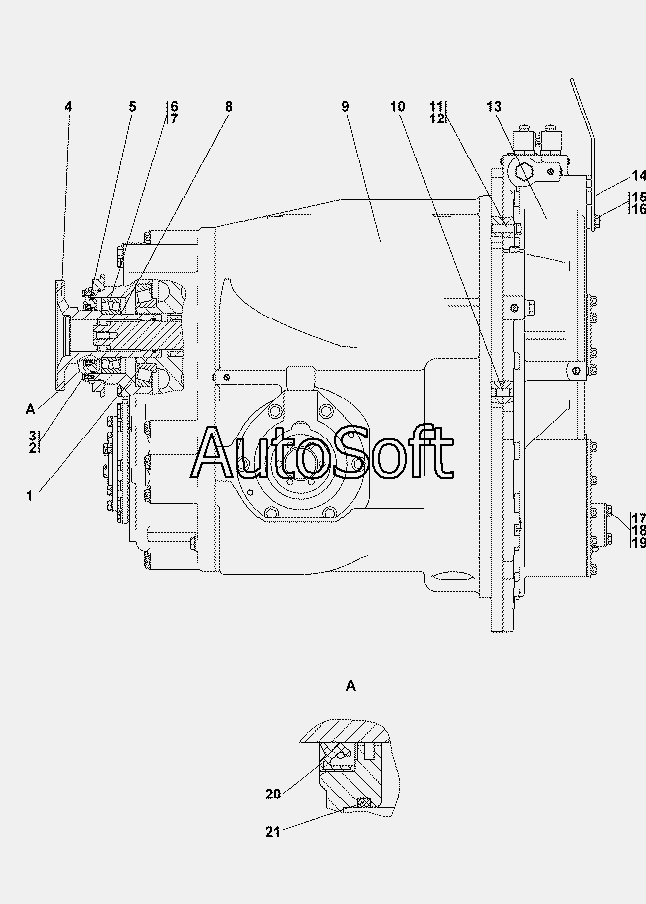

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-12-14СП Блок трансмиссии
313512-12-14СП(SP)
313512-12-14-20СП(SP)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-12-14-20СП(SP) | 3***) | Блок трансмиссии | |
| 313512-12-14СП(SP) | 3***) | Блок трансмиссии | |
| 1 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 2 | Ш***Т | Шайба 8Т | |
| 3 | Б***5 | Болт М8-6gx25 | |
| 4 | 3***) | Фланец | |
| 5 | 4***7 | Крышка | |
| 6 | 3***Н | Подшипник 3518Н | |
| 7 | 2***3 | Подшипник 22218МВW3 | |
| 8 | С***0 | Кольцо С90 | |
| 9 | 3***) | Передача главная | |
| 10 | 3***3 | Штифт | |
| 11 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 11 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 12 | Ш***Т | Шайба 16 ОТ | |
| 13 | 3***P | Коробка передач с системой гидроуправления | |
| 13 | 3***) | Коробка передач с системой гидроуправления | |
| 14 | 3***P | Кожух | |
| 14 | 3***) | Кожух | |
| 15 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 16 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 17 | 3***3 | Крышка | |
| 18 | Б***0 | Болт М12-6gx20 | |
| 19 | Ш***2 | Шайба 12 | |
| 20 | 1***7 | Манжета 105-130-12BAFUDSLX7 | |
| 21 | 1***1 | Кольцо 150-160-46-2-ИРП1314-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
