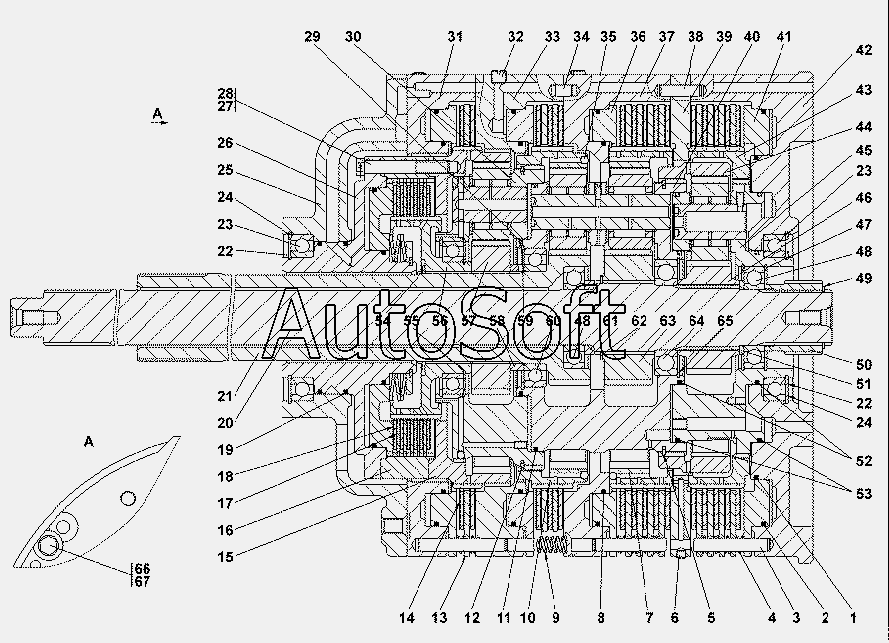

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-12-10СП Коробка передач планетарная
42
50
49
48
48
47
46
45
44
43
51
41
40
39
38
37
36
35
59
67
66
65
64
63
62
61
60
34
58
57
56
55
54
53
52
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
25
33
32
31
30
29
28
27
26
313512-12-10СП(SP)
24
24
23
23
22
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313512-12-10СП(SP) | 3***) | Коробка передач планетарная | |
| 1 | 2***9 | Кольцо уплотнительное | |
| 2 | 2***4 | Кольцо | |
| 3 | 4***0 | Палец | |
| 4 | 3***1 | Пружина | |
| 5 | 5***0 | Кольцо | |
| 6 | 3***8 | Пробка 4-КГ 1/8"45 ТУ 23.1.506-91 | |
| 7 | 2***7 | Шестерня | |
| 8 | 2***1 | Кольцо уплотнительное | |
| 9 | 7***1 | Пружина | |
| 10 | 2***8 | Шестерня | |
| 11 | 2***7 | Кольцо уплотнительное | |
| 12 | 5***1 | Кольцо | |
| 13 | 2***1 | Диск | |
| 14 | 2***) | Диск | |
| 15 | 2***9 | Шестерня | |
| 16 | 2***8 | Барабан | |
| 17 | 2***7 | Диск | |
| 18 | 2***) | Диск | |
| 19 | 4***6 | Кольцо уплотнительное | |
| 20 | 3***9 | Вал | |
| 21 | 2***) | Вал | |
| 22 | 5***0 | Кольцо С130 | |
| 23 | 1***Л | Подшипник 1000926Л | |
| 24 | 5***0 | Кольцо С180 | |
| 25 | 3***6 | Корпус | |
| 26 | 2***) | Бустер | |
| 27 | П***6 | Проволока КС 1,6 | |
| 28 | 2***7 | Болт | |
| 29 | 2***1 | Кольцо уплотнительное | |
| 30 | 2***) | Водило | |
| 31 | 3***5 | Корпус | |
| 32 | 3***0 | Пробка 3-кг1/4" | |
| 33 | 3***4 | Корпус | |
| 34 | 3***3 | Штифт | |
| 35 | Б***0 | Шарик ГОСТ 3722-81 | |
| 36 | 2***2 | Поршень | |
| 37 | 3***3 | Корпус | |
| 38 | 3***0 | Штифт | |
| 39 | 3***2 | Фланец | |
| 40 | 2***) | Водило | |
| 41 | 2***3 | Поршень | |
| 42 | 3***1 | Корпус | |
| 43 | 2***2 | Барабан | |
| 44 | 2***1 | Шестерня | |
| 45 | 2***) | Водило | |
| 46 | 2***5 | Шестерня | |
| 47 | 5***0 | Кольцо С110 | |
| 48 | 2***2 | Подшипник 212 | |
| 49 | 5***9 | Кольцо С60 | |
| 50 | 3***0 | Муфта | |
| 51 | 2***7 | Кольцо | |
| 52 | 2***1 | Кольцо уплотнительное | |
| 53 | 2***6 | Кольцо уплотнительное | |
| 54 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 55 | 5***4 | Кольцо С120 ГОСТ 13940-86 | |
| 56 | 2***6 | Барабан | |
| 57 | 2***3 | Шестерня | |
| 58 | 2***3 | Кольцо | |
| 59 | 5***0 | Кольцо С150.Ц9хр ГОСТ 13941-86 | |
| 60 | 1***0 | Подшипник 120 | |
| 61 | 2***9 | Кольцо | |
| 62 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 63 | 2***8 | Шестерня | |
| 64 | 6***К | Подшипник 6-214К | |
| 65 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 66 | 2***8 | Болт специальный | |
| 67 | 3***0 | Шайба |
