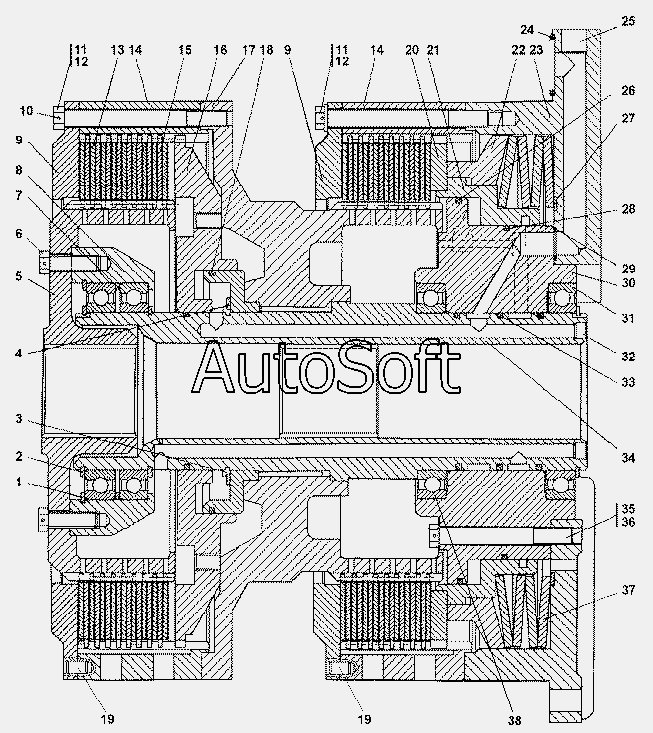

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 2501-18-16СП Фрикцион бортовой и тормоз остановочный
2501-18-16СП(SP)
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-18-16СП(SP) | 2***) | Фрикцион бортовой и тормоз остановочный | |
| 1 | 5***5 | Кольцо С165 | |
| 2 | 5***4 | Кольцо С120 ГОСТ 13940-86 | |
| 3 | 2***4 | Кольцо | |
| 4 | 5***0 | Кольцо С130 | |
| 5 | 2***9 | Барабан | |
| 6 | 2***1 | Болт 3М12-6gх35 ГОСТ 7796-70 | |
| 7 | 2***2 | Кольцо | |
| 8 | 2***1 | Обойма | |
| 9 | 2***4 | Крышка | |
| 10 | П***6 | Проволока КС1,6 | |
| 11 | 2***1 | Болт | |
| 12 | 3***0 | Шайба | |
| 13 | 2***) | Диск | |
| 14 | 2***9 | Барабан | |
| 15 | 2***1 | Диск | |
| 16 | 2***0 | Поршень | |
| 17 | 2***) | Барабан | |
| 18 | 2***6 | Кольцо уплотнительное | |
| 19 | 3***2 | Штифт | |
| 20 | 2***) | Пакет дисков | |
| 21 | 2***9 | Поршень | |
| 22 | 2***4 | Кольцо нажимное | |
| 23 | 2***1 | Корпус | |
| 24 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 25 | 3***5 | Штифт | |
| 26 | 2***5 | Кольцо уплотнительное | |
| 27 | 2***2 | Кольцо | |
| 28 | 2***3 | Кольцо уплотнительное | |
| 29 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 30 | 2***0 | Ступица | |
| 31 | 1***4 | Подшипник 1000924 | |
| 32 | 7***4 | Штифт | |
| 33 | 2***5 | Кольцо уплотнительное | |
| 34 | 2***8 | Вал | |
| 35 | 2***1 | Болт 3М 12-6х110 ГОСТ 7796-70 | |
| 36 | 3***5 | Шайба | |
| 37 | 2***8 | Тарелка | |
| 38 | 1***4 | Подшипник 124 |
