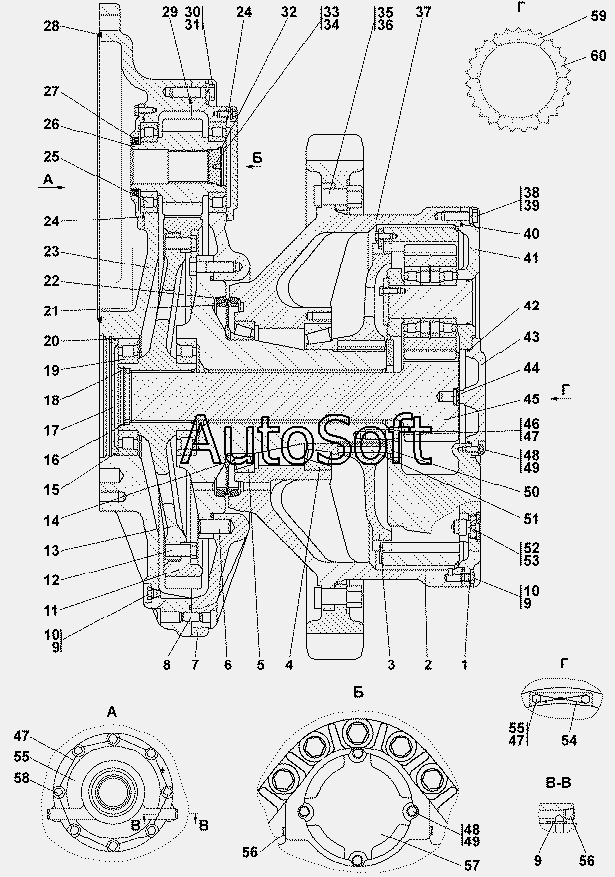

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 3501-19-12СП Передача бортовая
37
43
43
42
41
41
40
39
38
38
44
37
36
36
35
35
34
33
32
53
60
59
58
57
57
56
56
55
55
54
31
52
51
50
49
49
48
48
47
47
47
46
45
7
14
13
12
11
10
10
10
9
9
9
8
15
7
6
5
4
3
2
1
23
30
30
29
28
27
26
25
24
24
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-19-12-20СП(SP) | 3***) | Передача бортовая | |
| 3501-19-12СП(SP) | 3***) | Передача бортовая | |
| 1 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 2 | 3***1 | Шестерня | |
| 3 | 3***2 | Муфта | |
| 4 | 2***М | Подшипник 2007140М | |
| 5 | 2***А | Подшипник 2007948А | |
| 6 | 7***1 | Штифт | |
| 7 | 3***) | Корпус | |
| 7 | 3***) | Корпус | |
| 8 | 7***8 | Штифт | |
| 9 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 10 | 3***6 | Пробка | |
| 10 | 3***0 | Пробка | |
| 11 | 3***5 | Шестерня | |
| 12 | 2***9 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 13 | 3***6 | Ступица | |
| 14 | 3***2 | Кольцо упорное | |
| 15 | 2***3 | Кольцо ГОСТ 9833-73 | |
| 16 | 2***4 | Втулка | |
| 17 | Т***6 | Крышка | |
| 18 | 7***2 | Кольцо С120 ГОСТ 13941-86 | |
| 19 | 1***М | Подшипник 12228М | |
| 20 | 5***0 | Кольцо С250 ГОСТ 13941-86 | |
| 21 | 2***2 | Кольцо | |
| 22 | 2***0 | Кольцо упорное | |
| 23 | 3***7 | Корпус | |
| 23 | 3***0 | Корпус | |
| 24 | 2***3 | Кольцо ГОСТ 9833-73 | |
| 25 | 4***Л | Подшипник 42221Л | |
| 26 | 3***7 | Шестерня | |
| 27 | 9***1 | Манжета 95-120-12 BASBL AS DIN 3761 | |
| 28 | 4***2 | Кольцо | |
| 29 | 4***8 | Кольцо | |
| 30 | 2***5 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 30 | 2***0 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 31 | Ш***Т | Шайба 24Т | |
| 32 | 5***6 | Кольцо С80 ГОСТ 13940-86 | |
| 33 | 2***3 | Крышка | |
| 34 | 0***8 | Кольцо 069-075-36-2-51-1668 | |
| 35 | 2***4 | Болт | |
| 35 | 2***0 | Болт | |
| 36 | 3***0 | Гайка М30х2-6Н ГОСТ 15524-70 | |
| 36 | 3***0 | Гайка М30х2-6Н ГОСТ 15 524-70 | |
| 37 | 3***3 | Ступица | |
| 37 | 3***0 | Ступица | |
| 38 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 38 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 39 | Ш***Т | Шайба 20 ОТ | |
| 40 | 4***0 | Кольцо | |
| 41 | 3***) | Водило | |
| 41 | 3***) | Водило | |
| 42 | 1***8 | Кольцо | |
| 43 | 3***9 | Крышка | |
| 43 | 3***0 | Крышка | |
| 44 | 2***8 | Пята | |
| 45 | 3***8 | Шестерня | |
| 46 | 2***1 | Болт ЗМ20х1,5gх60 ГОСТ 7796-70 | |
| 47 | П***С | Проволока 1,6-0-С | |
| 48 | Б***0 | Болт М12-6gx30 | |
| 49 | Ш***Т | Шайба 12 ОТ | |
| 50 | 3***3 | Шайба | |
| 51 | 3***1 | Палец | |
| 52 | 2***) | Пробка магнитная | |
| 53 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 54 | 2***7 | Планка | |
| 55 | 2***0 | Болт | |
| 56 | 3***8 | Пробка 4-КГ 1/8"45 ТУ 23.1.506-91 | |
| 57 | 2***2 | Крышка | |
| 57 | 2***0 | Крышка | |
| 58 | 2***1 | Крышка | |
| 59 | 3***1 | Сектор зубчатый | |
| 60 | 3***1 | Сектор зубчатый |
