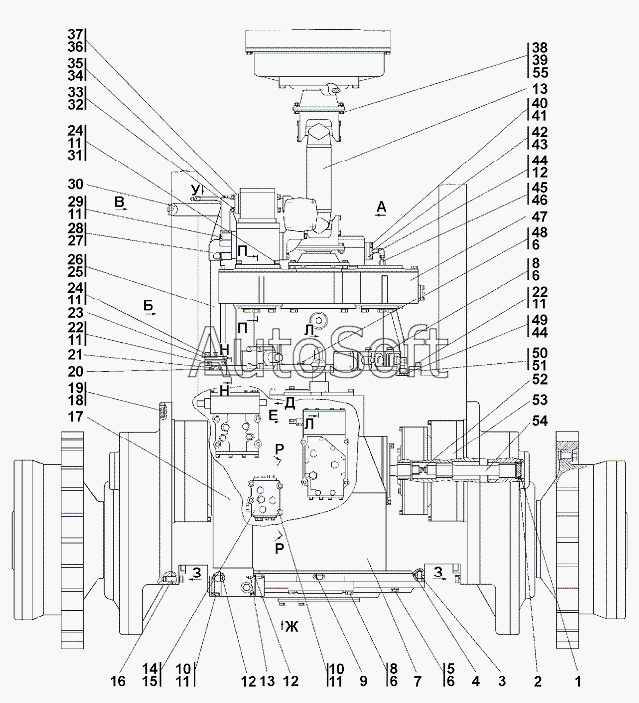

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-16-1-01СП Установка трансмиссии
1501-16-1-01СП(SP)
1501-16-1-01-20СП(SP)
1
2
3
4
5
5
6
6
6
6
7
7
8
8
8
9
10
10
10
11
11
11
11
11
11
11
12
12
12
13
13
14
14
15
15
16
17
17
18
19
19
20
20
21
22
22
23
23
24
24
25
26
26
27
28
28
29
29
30
30
31
31
32
33
33
34
35
36
37
37
38
38
39
39
40
41
42
42
43
44
44
44
45
45
46
47
47
48
48
49
49
50
50
51
55
55
52
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-16-1-01-20СП(SP) | 1***) | Установка трансмиссии | |
| 1501-16-1-01СП(SP) | 1***) | Установка трансмиссии | |
| 1 | 5***5 | Кольцо С70 | |
| 2 | 0***8 | Кольцо 055-065-58-2-51-1668 | |
| 3 | 3***3 | Штифт | |
| 4 | 4***6 | Кольцо | |
| 5 | 2***2 | Болт М16х1,5-6gх75 | |
| 5 | 2***0 | Болт М16х1,5-6gх75 | |
| 6 | Ш***Т | Шайба 16.ОТ | |
| 7 | 2***) | Блок трансмиссии | |
| 7 | 2***) | Блок трансмиссии | |
| 8 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 9 | 0***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 10 | 2***8 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 10 | 2***0 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 11 | Ш***Т | Шайба 12.ОТ | |
| 12 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 13 | 1***8 | Кольцо 135-145-58-2-51-1668 | |
| 14 | 3***) | Делитель потока | |
| 14 | 3***) | Делитель потока | |
| 15 | 3***) | Делитель потока | |
| 15 | 3***) | Делитель потока | |
| 16 | 3***0 | Штифт | |
| 17 | 3***) | Фильтр | |
| 17 | 3***) | Фильтр | |
| 18 | Ш***Т | Шайба 20.ОТ | |
| 19 | 2***8 | Болт М20-6gx60 | |
| 19 | 2***0 | Болт М20-6gx60 | |
| 20 | 3***8 | Фланец | |
| 20 | 3***0 | Фланец | |
| 21 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | Б***0 | Болт М12-6gx30 | |
| 23 | 2***3 | Фланец | |
| 23 | 2***0 | Фланец | |
| 24 | Б***5 | Болт М12-6gx35 | |
| 25 | 0***8 | Кольцо 034-038-25-2-51-1668 | |
| 26 | 2***) | Труба | |
| 26 | 2***) | Труба | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 1***1 | Фланец | |
| 28 | 1***0 | Фланец | |
| 29 | 2***9 | Болт 3М12-6gх65 | |
| 29 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 30 | 2***) | Пробка | |
| 30 | 2***) | Пробка | |
| 31 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 31 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 32 | Ш***Т | Шайба 10.ОТ | |
| 33 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 33 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 34 | 0***8 | Кольцо 024-028-25-2-51-1668 | |
| 35 | 3***3 | Пробка | |
| 36 | 0***8 | Кольцо 038-046-46-2-51-1668 | |
| 37 | 2***1 | Фланец | |
| 37 | 2***0 | Фланец | |
| 38 | 2***4 | Болт специальный | |
| 38 | 2***0 | Болт специальный | |
| 39 | 1***0 | Гайка самоконтрящаяся М10x 1,25 (8) ОЦ DIN985 | |
| 39 | 4***8 | Гайка М 10x1,25 | |
| 40 | Б***0 | Болт М8-6gх30 | |
| 41 | Ш***Т | Шайба 8Т | |
| 42 | 3***) | Угольник | |
| 42 | 3***) | Угольник | |
| 43 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 44 | 2***1 | Фланец | |
| 44 | 2***0 | Фланец | |
| 45 | 4***) | Рукав | |
| 45 | 4***) | Рукав | |
| 46 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 47 | 2***) | Гидротрансформатор с редуктором привода насосов | |
| 47 | 2***) | Гидротрансформатор с редуктором привода насосов | |
| 48 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 48 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 49 | 5***8 | Штуцер ввертной | |
| 49 | 5***0 | Штуцер ввертной | |
| 50 | 2***9 | Крышка | |
| 50 | 2***0 | Крышка | |
| 51 | 1***8 | Кольцо 130-135-36-2-51-1668 | |
| 52 | 2***) | Торсион | |
| 53 | 1***) | Передача бортовая фрикцион и тормоз | |
| 53 | 1***) | Передача бортовая фрикцион и тормоз | |
| 54 | 2***) | Торсион | |
| 55 | 3***6 | Шайба | |
| 55 | 3***0 | Шайба |
