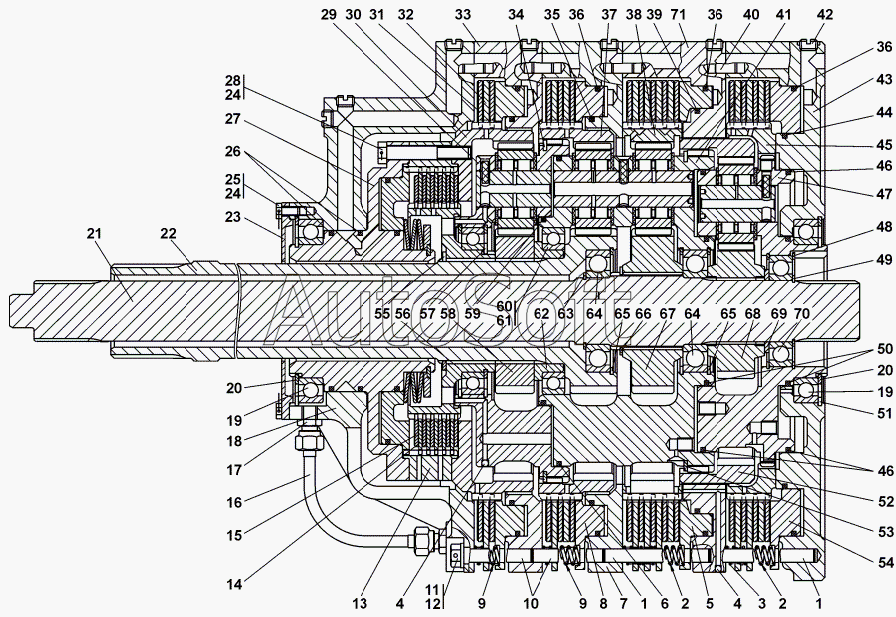

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 2001-12-10СП Коробка передач планетарная
45
53
52
51
50
49
48
47
46
46
54
44
43
42
41
40
39
38
37
63
71
70
69
68
67
66
65
65
64
64
36
36
36
62
61
60
59
58
57
56
55
9
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
4
3
2
2
1
1
27
35
34
33
32
31
30
29
28
2001-12-10СП(SP)
26
25
24
24
23
22
21
20
20
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-12-10СП(SP) | 2***) | Коробка передач планетарная | |
| 1 | 4***0 | Палец | |
| 2 | 7***1 | Пружина | |
| 3 | 3***2 | Пружина | |
| 4 | Ш***0 | Шарик Б6-200 | |
| 5 | 2***1 | Поршень | |
| 6 | 2***4 | Кольцо уплотнительное | |
| 7 | 2***3 | Корпус | |
| 8 | 2***2 | Поршень | |
| 9 | 3***1 | Пружина | |
| 10 | 4***0 | Палец | |
| 11 | 2***3 | Болт специальный | |
| 12 | 3***0 | Шайба | |
| 13 | 2***6 | Барабан | |
| 14 | 2***5 | Диск | |
| 15 | 2***) | Диск | |
| 16 | 2***) | Труба | |
| 17 | 2***5 | Корпус | |
| 18 | 2***1 | Штуцер | |
| 19 | 1***Д | Подшипник 1000924Д | |
| 20 | 5***4 | Кольцо С120 ГОСТ 13940-86 | |
| 21 | 2***4 | Вал | |
| 22 | 2***) | Вал | |
| 23 | 2***5 | Крышка | |
| 24 | П***6 | Проволока КС-1,6 | |
| 25 | 2***0 | Болт | |
| 26 | 2***0 | Кольцо уплотнительное | |
| 27 | 2***) | Водило | |
| 28 | 2***2 | Болт М12-6gx70 | |
| 29 | 2***) | Водило | |
| 30 | 2***8 | Шестерня | |
| 31 | 2***) | Диск | |
| 32 | 2***6 | Диск | |
| 33 | 2***4 | Корпус | |
| 34 | 5***1 | Кольцо | |
| 35 | 2***9 | Кольцо уплотнительное | |
| 36 | 2***6 | Кольцо уплотнительное | |
| 37 | 2***9 | Шестерня | |
| 38 | 2***0 | Шестерня | |
| 39 | 2***1 | Кольцо уплотнительное | |
| 40 | 3***3 | Штифт | |
| 41 | 2***4 | Водило | |
| 42 | 2***9 | Пробка | |
| 43 | 2***1 | Корпус | |
| 44 | 2***2 | Кольцо уплотнительное | |
| 45 | 2***1 | Барабан | |
| 46 | 2***3 | Кольцо уплотнительное | |
| 47 | 2***) | Водило | |
| 48 | 5***5 | Кольцо С100 | |
| 49 | 5***0 | Кольцо С55 | |
| 50 | 2***6 | Кольцо уплотнительное | |
| 51 | 5***5 | Кольцо С165 | |
| 52 | 2***2 | Шестерня | |
| 53 | 5***0 | Кольцо | |
| 54 | 2***3 | Поршень | |
| 55 | 5***0 | Кольцо С95 | |
| 56 | 2***5 | Барабан | |
| 57 | 5***5 | Кольцо С110 | |
| 58 | 2***3 | Шестерня | |
| 59 | 2***1 | Кольцо уплотнительное | |
| 60 | 6***Л | Подшипник 6-1000922Л | |
| 61 | 6***6 | Подшипник 61922МА.Р6Q6 | |
| 62 | 2***1 | Втулка | |
| 63 | 5***9 | Кольцо С60 | |
| 64 | 7***А | Подшипник 76-212А | |
| 65 | 5***0 | Кольцо С110 | |
| 66 | 5***0 | Кольцо С70 | |
| 67 | 2***4 | Шестерня | |
| 68 | 2***5 | Шестерня | |
| 69 | 2***2 | Кольцо | |
| 70 | 2***А | Подшипник 211А | |
| 71 | 2***2 | Корпус |
