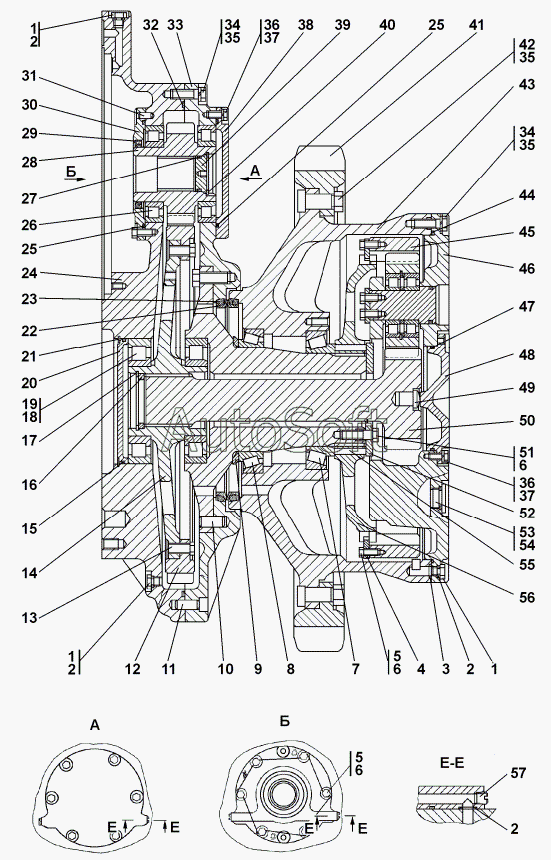

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-19-10СП Передача бортовая
38
43
43
42
42
41
40
39
38
44
37
37
36
36
35
35
35
34
34
34
33
33
32
50
57
56
55
54
53
53
52
51
31
49
48
48
47
46
46
45
7
14
13
13
12
11
10
9
8
15
6
6
6
5
5
4
3
2
2
2
2
1
1
1
1
1501-19-10-20СП(SP)
23
30
29
28
27
26
25
25
24
24
1501-19-10СП(SP)
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-19-10-20СП(SP) | 1***) | Передача бортовая | |
| 1501-19-10СП(SP) | 1***) | Передача бортовая | |
| 1 | 3***6 | Пробка | |
| 1 | 3***0 | Пробка | |
| 2 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 4 | 1***0 | Планка | |
| 5 | 2***0 | Болт | |
| 6 | П***С | Проволока 1,6-О-С | |
| 7 | 2***6 | Подшипник 2007136 | |
| 8 | 6***4 | Подшипник 6-2007934 | |
| 9 | 1***8 | Кольцо упорное | |
| 10 | 7***7 | Штифт | |
| 11 | 3***0 | Штифт | |
| 12 | 1***7 | Шестерня | |
| 13 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 14 | 1***8 | Ступица | |
| 15 | 2***3 | Кольцо ГОСТ 9833-73 | |
| 16 | 2***7 | Кольцо упорное | |
| 17 | 5***1 | Кольцо С95 | |
| 18 | N***4 | Подшипник NJ 224 | |
| 19 | 4***Л | Подшипник 42224Л | |
| 20 | 2***7 | Крышка | |
| 21 | 7***9 | Кольцо С 215 ГОСТ 13941-86 | |
| 22 | 2***8 | Кольцо | |
| 23 | 4***9 | Кольцо упругое | |
| 24 | 1***1 | Корпус | |
| 24 | 1***0 | Корпус | |
| 25 | 1***3 | Кольцо 185-190-36-2-3 | |
| 26 | 4***Т | Подшипник 42219Д1Т | |
| 27 | 0***8 | Кольцо 055-065-58-2-51-1668 | |
| 28 | 1***6 | Шестерня | |
| 29 | 9***) | Манжета 95-120-12 BABSL AS DIN 3761 (Art.-Nr.2315) | |
| 30 | 2***5 | Крышка | |
| 31 | 3***3 | Штифт | |
| 32 | 4***2 | Кольцо | |
| 33 | 1***) | Корпус | |
| 33 | 1***) | Корпус | |
| 34 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 35 | Ш***Т | Шайба 16.ОТ | |
| 36 | Б***5 | Болт М12-6g x25 | |
| 37 | Ш***Т | Шайба 12.ОТ | |
| 38 | 2***6 | Крышка | |
| 38 | 2***0 | Крышка | |
| 39 | 2***6 | Крышка | |
| 40 | 5***5 | Кольцо С70 | |
| 41 | 1***4 | Сектор зубчатый | |
| 42 | 2***0 | Болт | |
| 42 | 2***0 | Болт | |
| 43 | 1***4 | Ступица | |
| 43 | 1***0 | Ступица | |
| 44 | 4***3 | Кольцо | |
| 45 | 1***1 | Шестерня | |
| 46 | 1***) | Водило | |
| 46 | 1***) | Водило | |
| 47 | 1***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 48 | 2***5 | Крышка | |
| 48 | 2***0 | Крышка | |
| 49 | 2***8 | Пята | |
| 50 | 1***9 | Шестерня | |
| 51 | 2***6 | Болт | |
| 52 | 1***9 | Шайба упорная | |
| 53 | 7***0 | Пробка | |
| 53 | 7***0 | Пробка | |
| 54 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 55 | 1***1 | Палец | |
| 56 | 1***2 | Муфта | |
| 57 | 3***8 | Пробка 4-КГ 1/8"45 ТУ 23.1.506-91 |
