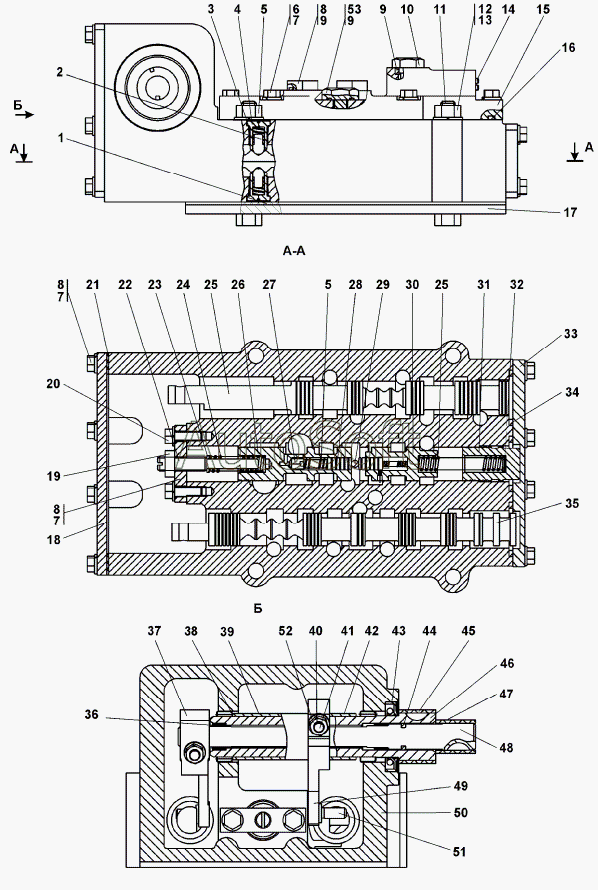

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-15-20СП Блок управления
41
27
28
29
30
31
32
33
34
35
36
37
38
39
40
26
42
43
44
45
46
47
48
49
50
50
51
52
53
13
1501-15-20-20СП(SP)
1
2
3
4
5
5
6
7
7
7
8
8
8
9
9
9
10
11
11
12
1501-15-20СП(SP)
14
15
16
17
18
19
20
21
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-15-20-20СП(SP) | 1***) | Блок управления | |
| 1501-15-20СП(SP) | 1***) | Блок управления | |
| 1 | 4***1 | Прокладка | |
| 2 | 1***2 | Фиксатор | |
| 3 | 1***1 | Корпус фиксатора | |
| 4 | 0***8 | Кольцо 014-018-25-2-51-1668 | |
| 5 | 3***1 | Пружина | |
| 6 | Б***0 | Болт М8-6gx30 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 3***1 | Пробка | |
| 9 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 10 | 1***) | Дроссель | |
| 11 | 2***8 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 11 | 2***0 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 12 | Г***2 | Гайка М12 | |
| 13 | Ш***2 | Шайба 12 | |
| 14 | 3***8 | Пробка КГ1/8” | |
| 15 | 1***2 | Крышка | |
| 16 | 1***8 | Кольцо | |
| 17 | 1***3 | Крышка | |
| 18 | 1***1 | Крышка | |
| 19 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 20 | 1***5 | Планка | |
| 21 | 4***7 | Прокладка | |
| 21 | 4***0 | Прокладка | |
| 22 | 1***4 | Винт | |
| 23 | 1***4 | Золотник | |
| 24 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 25 | 3***1 | Пружина | |
| 26 | 1***5 | Золотник | |
| 27 | 1***7 | Клапан | |
| 28 | 1***6 | Плунжер | |
| 29 | 1***4 | Стопор | |
| 30 | 1***9 | Золотник | |
| 31 | 1***5 | Поршень | |
| 32 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 1***0 | Крышка | |
| 34 | 0***8 | Кольцо 038-046-46-2-51-1668 | |
| 35 | 1***3 | Золотник | |
| 36 | 9***5 | Подшипник 941/15 | |
| 37 | 1***9 | Рычаг | |
| 38 | 9***0 | Подшипник 941/30 | |
| 39 | 1***7 | Втулка | |
| 40 | Г***8 | Гайка М8 | |
| 41 | 3***7 | Клин | |
| 42 | 1***1 | Втулка | |
| 43 | 2***3 | Манжета 2.2-30x52-3 | |
| 44 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 45 | 2***2 | Труба | |
| 46 | 1***5 | Валик | |
| 47 | 2***1 | Труба | |
| 48 | 1***6 | Валик | |
| 49 | 1***8 | Рычаг | |
| 50 | 1***1 | Корпус | |
| 50 | 1***0 | Корпус | |
| 51 | 1***2 | Палец | |
| 52 | 2***6 | Прокладка | |
| 53 | 1***8 | Болт специальный |
