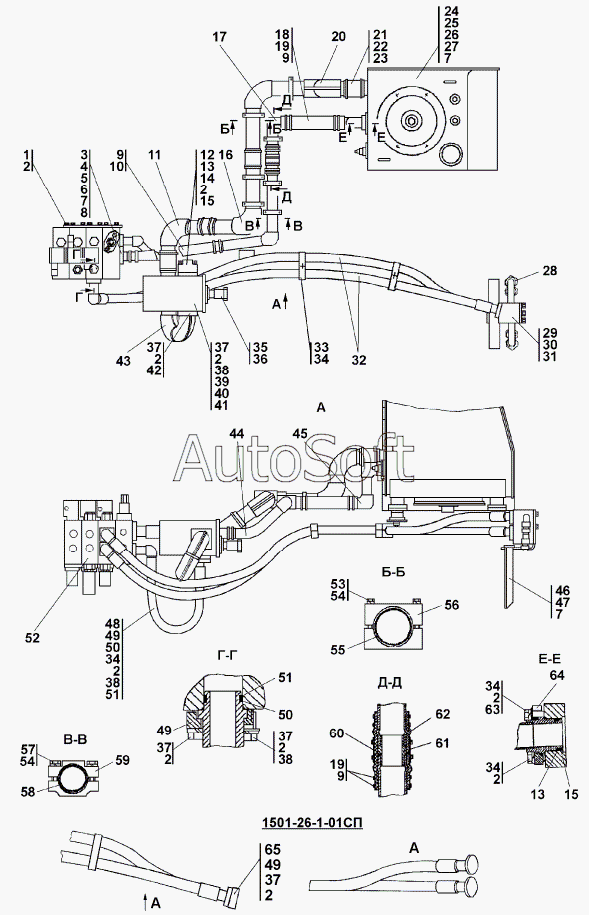

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-26-1СП/-01СП Установка гидросистемы
1501-26-1-01СП(SP)
1
2
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
7
7
7
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
24
24
24
25
26
27
27
28
28
29
29
30
30
31
32
32
32
32
33
33
34
34
34
34
35
36
37
37
37
37
37
38
38
38
38
39
40
41
42
43
43
44
44
45
45
46
46
47
48
48
49
49
49
49
50
50
51
51
52
52
53
54
54
55
56
56
57
57
58
59
59
60
60
61
62
62
63
63
64
64
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-1-01-20СП(SP) | 1***) | Установка гидросистемы | |
| 1501-26-1-01СП(SP) | 1***) | Установка гидросистемы | |
| 1501-26-1-20СП(SP) | 1***) | Установка гидросистемы | |
| 1501-26-1СП(SP) | 1***) | Установка гидросистемы | |
| 1 | Б***5 | Болт М12-6gx35 | |
| 2 | [***] | Шайба 12 ОТ | |
| 3 | 2***4 | Наконечник | |
| 3 | 2***0 | Наконечник | |
| 4 | 4***0 | Фланец | |
| 4 | 4***0 | Фланец | |
| 5 | 3***4 | Винт | |
| 5 | 3***0 | Винт | |
| 6 | 4***5 | Шайба защитная | |
| 7 | Ш***Т | Шайба 16 ОТ | |
| 8 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 9 | 5***) | Хомут | |
| 9 | 5***) | Хомут | |
| 10 | 1***8 | Рукав | |
| 10 | 1***0 | Рукав | |
| 11 | 2***) | Трубопровод | |
| 11 | 2***) | Трубопровод | |
| 12 | 2***) | Трубопровод | |
| 12 | 2***) | Трубопровод | |
| 13 | 7***7 | Шайба защитная | |
| 14 | 2***4 | Болт M12-6gx50 | |
| 14 | 2***0 | Болт M12-6gx50 | |
| 15 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 16 | 2***) | Трубопровод | |
| 16 | 2***) | Трубопровод | |
| 17 | 2***) | Трубопровод | |
| 17 | 2***) | Трубопровод | |
| 18 | 1***1 | Рукав | |
| 18 | 1***0 | Рукав | |
| 19 | A***7 | Хомут шланговый AS-50-70/12С7-W2 DIN3017 | |
| 20 | 2***) | Трубопровод | |
| 20 | 2***) | Трубопровод | |
| 21 | 4***1 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | A***7 | Хомут шланговый AS-70-90/12С7-W2 DIN3017 | |
| 23 | 5***) | Хомут | |
| 23 | 5***) | Хомут | |
| 24 | 2***) | Бак гидросистемы | |
| 24 | 2***) | Бак гидросистемы | |
| 24 | 2***) | Бак гидросистемы | |
| 24 | 2***) | Бак гидросистемы | |
| 25 | 2***) | Амортизатор | |
| 26 | 1***6 | Накладка | |
| 27 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 28 | 2***) | Заглушка | |
| 28 | 2***) | Заглушка | |
| 29 | 1***) | Коллектор | |
| 29 | 1***) | Коллектор | |
| 30 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 30 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 31 | Ш***Т | Шайба 10 ОТ | |
| 32 | 3***) | Рукав d.25 | |
| 32 | 3***) | Рукав d.25 | |
| 32 | 3***) | Рукав d.25 | |
| 32 | 3***) | Рукав d.25 | |
| 33 | 2***1 | Бугель | |
| 33 | 2***0 | Бугель | |
| 34 | Б***0 | Болт М12x1,25-6gx40 | |
| 35 | 2***2 | Муфта | |
| 36 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 37 | Б***0 | Болт М12-6gx40 | |
| 38 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 39 | 0***5 | Кольцо 085-088-36-2-5 | |
| 40 | 0***2 | Кольцо 082-088-36-2-WS-65-02 | |
| 41 | S***A | Насос S1F6155T51A1L1HA | |
| 42 | 0***5 | Кольцо 075-081-36-25 | |
| 43 | 2***) | Трубопровод | |
| 43 | 2***) | Трубопровод | |
| 44 | 1***) | Трубопровод | |
| 44 | 1***) | Трубопровод | |
| 45 | 2***) | Трубопровод | |
| 45 | 2***) | Трубопровод | |
| 46 | 1***) | Кронштейн | |
| 46 | 1***) | Кронштейн | |
| 47 | [***] | Болт М16x1,5-6gx35 | |
| 48 | 3***) | Рукав 25 | |
| 48 | 3***) | Рукав 25 | |
| 49 | 2***3 | Фланец | |
| 49 | 2***0 | Фланец | |
| 50 | 4***8 | Кольцо защитное | |
| 51 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 52 | 2***) | Распределитель секционный | |
| 52 | 2***) | Распределитель секционный | |
| 53 | Б***0 | Болт М8-6gx70 | |
| 54 | Ш***Т | Шайба 8Т | |
| 55 | 7***1 | Прокладка | |
| 56 | 3***5 | Бугель | |
| 56 | 3***0 | Бугель | |
| 57 | 2***0 | Болт М8-6gx40 | |
| 57 | 2***0 | Болт М8-6gx40 | |
| 58 | 7***4 | Прокладка | |
| 59 | 5***5 | Бугель | |
| 59 | 5***0 | Бугель | |
| 60 | 2***6 | Бандаж | |
| 60 | 2***0 | Бандаж | |
| 61 | 3***1 | Втулка | |
| 62 | 4***3 | Рукав | |
| 62 | 4***0 | Рукав | |
| 63 | 4***6 | Шайба | |
| 63 | 4***0 | Шайба | |
| 64 | 2***2 | Фланец | |
| 64 | 2***0 | Фланец | |
| 65 | 1***9 | Фланец | |
| 65 | 1***0 | Фланец |
