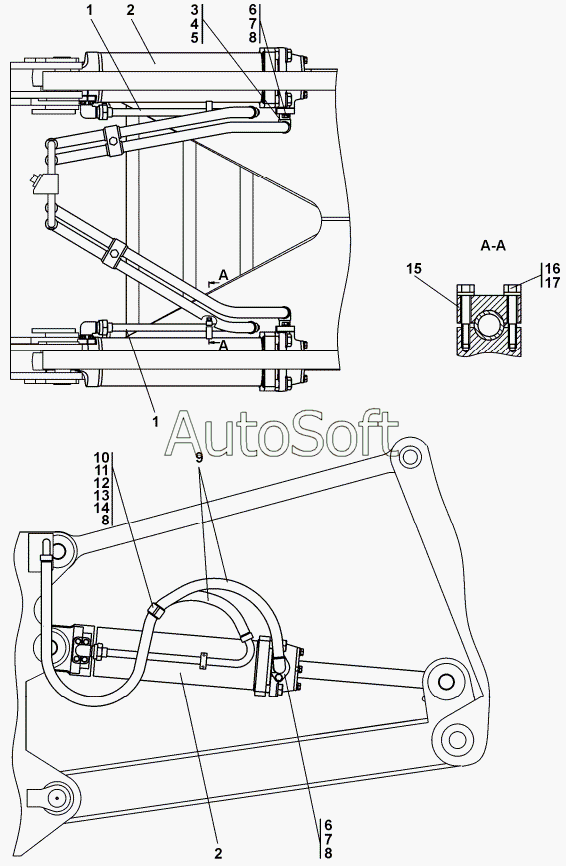

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 011501-97-501СП Гидросистема рыхлительного оборудования
9
17
16
15
15
14
13
13
12
12
11
11
10
10
9
011501-97-501СП(SP)
8
8
8
7
7
7
6
6
6
5
4
3
3
2
2
2
1
1
1
011501-97-501-20СП -20(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-97-501-20СП -20(SP) | 0***) | Гидросистема рыхлительного оборудования | |
| 011501-97-501СП(SP) | 0***) | Гидросистема рыхлительного оборудования | |
| 1 | 0***) | Трубопровод | |
| 1 | 0***) | Трубопровод | |
| 2 | 0***) | Гидроцилиндр d.160 | |
| 2 | 0***) | Гидроцилиндр d.160 | |
| 3 | 2***9 | Угольник | |
| 3 | 2***0 | Угольник | |
| 4 | 4***8 | Кольцо защитное | |
| 5 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 0***4 | Фланец | |
| 6 | 0***0 | Фланец | |
| 7 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 8 | Ш***Т | Шайба 16.ОТ | |
| 9 | 0***) | Рукав d.20 | |
| 9 | 0***) | Рукав d.20 | |
| 10 | 2***2 | Прокладка | |
| 10 | 2***0 | Прокладка | |
| 11 | 2***0 | Скоба | |
| 11 | 2***0 | Скоба | |
| 12 | 2***1 | Планка | |
| 12 | 2***0 | Планка | |
| 13 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 14 | Г***5 | Гайка М16x1,5 | |
| 15 | 2***1 | Бугель | |
| 15 | 2***0 | Бугель | |
| 16 | Б***0 | Болт М8-6gx40 | |
| 17 | Ш***Т | Шайба 8Т |
