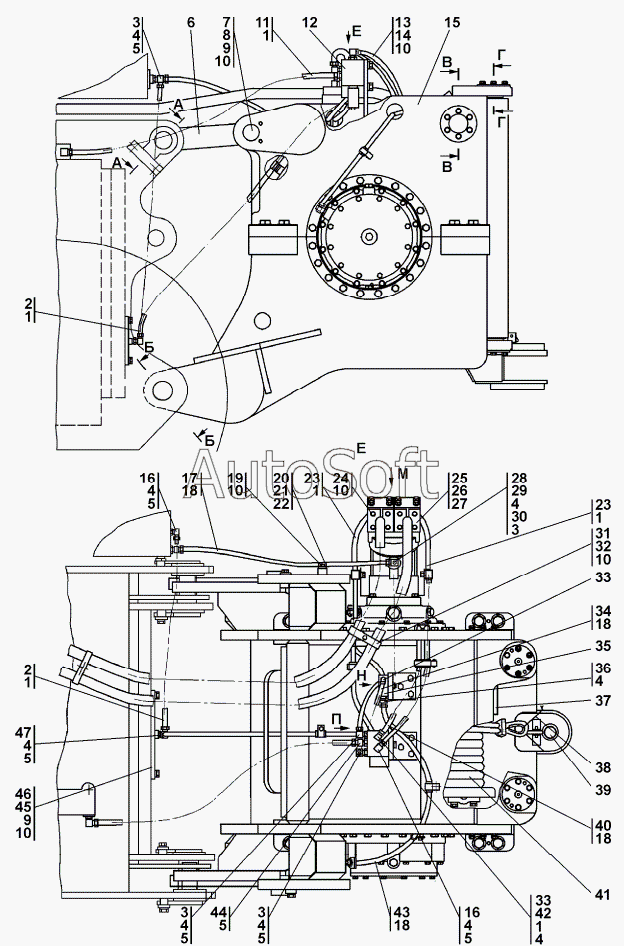

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-96-1СП Агрегат тяговый
30
36
35
35
34
34
33
33
32
31
31
36
29
29
28
28
27
26
25
25
24
42
47
47
46
46
45
44
44
43
43
23
42
41
40
40
39
39
38
37
37
6
11
11
10
10
10
10
10
10
9
9
8
8
7
7
6
12
5
5
5
5
5
5
5
5
4
4
4
4
4
4
4
4
4
3
3
3
3
3
2
2
2
1
1
1
1
1
1
1501-96-1-20СП(SP)
17
23
23
22
21
21
20
20
19
18
18
18
18
17
1501-96-1СП(SP)
16
16
16
15
15
14
13
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-96-1-20СП(SP) | 1***) | Агрегат тяговый | |
| 1501-96-1СП(SP) | 1***) | Агрегат тяговый | |
| 1 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 2 | 4***) | Рукав d.8 | |
| 2 | 4***) | Рукав | |
| 3 | 3***) | Угольник | |
| 3 | 3***) | Угольник | |
| 4 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 5 | Н***2 | Контргайка | |
| 5 | Н***1 | Контргайка | |
| 6 | 1***1 | Серьга | |
| 6 | 1***0 | Серьга | |
| 7 | 3***1 | Палец | |
| 7 | 3***0 | Палец | |
| 8 | 3***3 | Пластина | |
| 8 | 3***0 | Пластина | |
| 9 | Б***0 | Болт М12-6gx30 | |
| 10 | Ш***Т | Шайба 12 ОТ | |
| 11 | 4***) | Рукав d.8 | |
| 11 | 4***) | Рукав | |
| 12 | 3***) | Клапан | |
| 12 | 3***) | Клапан | |
| 13 | 0***0 | Опора | |
| 13 | 0***0 | Опора | |
| 14 | Б***5 | Болт М12-6gx35 | |
| 15 | 1***) | Лебедка | |
| 15 | 1***) | Лебедка | |
| 16 | 5***7 | Угольник ввертной | |
| 16 | 5***0 | Угольник ввертной | |
| 17 | 3***) | Рукав d.8 | |
| 17 | 3***) | Рукав d.8 | |
| 18 | 0***3 | Кольцо 008-010-14-2-3 | |
| 19 | Б***5 | Болт М12x1,25-6gx25 | |
| 20 | 2***6 | Скоба | |
| 20 | 2***0 | Скоба | |
| 21 | 2***7 | Планка | |
| 21 | 2***0 | Планка | |
| 22 | 4***5 | Втулка | |
| 23 | 0***) | Рукав d.8 | |
| 23 | 0***) | Рукав d.8 | |
| 24 | Б***0 | Болт М12-6gx40 | |
| 25 | 2***3 | Фланец | |
| 25 | 2***0 | Фланец | |
| 26 | 4***8 | Кольцо защитное | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 3***) | Тройник | |
| 28 | 3***) | Тройник | |
| 29 | 4***3 | Штуцер | |
| 29 | 4***0 | Штуцер | |
| 30 | 0***8 | Кольцо 019-023-25-2-51-1668 | |
| 31 | 2***1 | Бугель | |
| 31 | 2***0 | Бугель | |
| 32 | Б***0 | Болт М12x1,25-6gx40 | |
| 33 | 3***) | Угольник | |
| 34 | 3***) | Рукав d.8 | |
| 34 | 3***) | Рукав | |
| 35 | 3***) | Клапан | |
| 35 | 3***) | Клапан | |
| 36 | 3***6 | Штуцер ввертной | |
| 36 | 3***0 | Штуцер ввертной | |
| 37 | 1***2 | Труба | |
| 37 | 1***0 | Труба | |
| 38 | П***0 | Проволока КС5,0 | |
| 39 | 3***) | Палец | |
| 39 | 3***) | Палец | |
| 40 | 3***) | Рукав d.8 | |
| 40 | 3***) | Рукав d.8 | |
| 41 | 1***) | Канат | |
| 42 | 1***1 | Штуцер ввертной | |
| 42 | 1***0 | Штуцер ввертной | |
| 43 | 3***) | Рукав d.8 | |
| 43 | 3***) | Рукав d.8 | |
| 44 | 5***8 | Штуцер ввертной | |
| 44 | 5***0 | Штуцер ввертной | |
| 45 | 4***1 | Прокладка | |
| 46 | 1***) | Крышка | |
| 46 | 1***) | Крышка | |
| 47 | 2***) | Тройник | |
| 47 | 2***) | Тройник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
