Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-55-1-03СП Облицовка
28
20
21
21
22
22
23
23
24
24
25
26
26
27
19
28
29
29
30
30
31
34
32
32
32
33
33
34
34
11
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
6
6
7
7
7
8
8
8
8
8
8
8
9
10
10
10
11
1
1
12
12
13
14
14
15
16
16
17
17
18
18
19

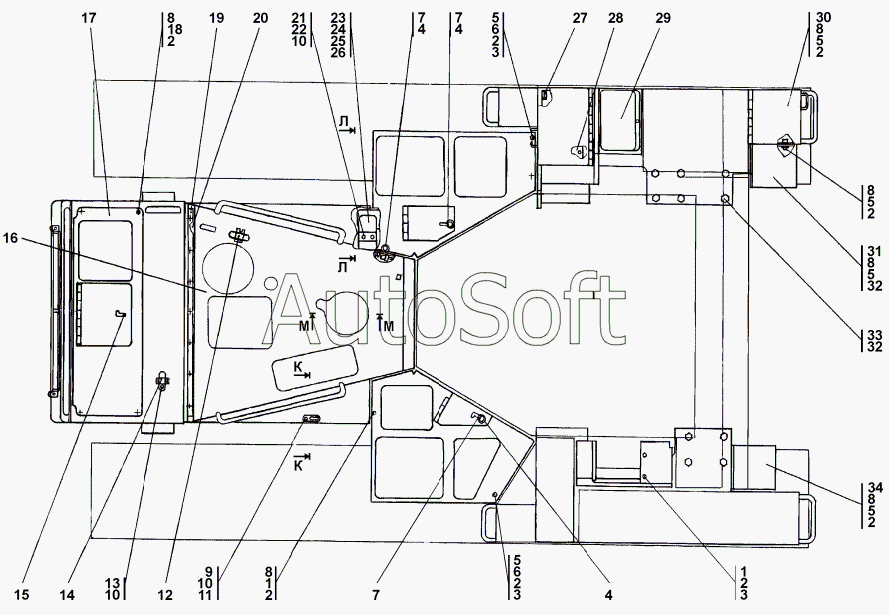

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М12x1,25-6gx40 | |
| 2 | Ш***Т | Шайба 12 ОТ | |
| 3 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 3 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 4 | 4***1 | Кольцо | |
| 4 | 4***0 | Кольцо | |
| 5 | Б***0 | Болт М12x1,25-6gx30 | |
| 6 | Г***0 | Гайка М12x1,25-6gx30 | |
| 7 | 2***) | Ручка | |
| 8 | 3***1 | Шайба | |
| 8 | 3***0 | Шайба | |
| 9 | Б***5 | Болт М8-6gx25 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 11 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 12 | 4***) | Хомут | |
| 12 | 4***) | Хомут | |
| 13 | Б***6 | Болт М8-6gx16 | |
| 14 | А***0 | Хомут | |
| 14 | А***0 | Хомут | |
| 15 | 2***) | Ручка | |
| 16 | 1***) | Капот | |
| 16 | 1***) | Капот | |
| 17 | 1***) | Крышка | |
| 17 | 1***) | Крышка | |
| 18 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 18 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 19 | 2***5 | Закладка | |
| 19 | 2***0 | Закладка | |
| 20 | 2***1 | Прокладка | |
| 21 | 2***4 | Планка | |
| 21 | 2***0 | Планка | |
| 22 | 7***5 | Пластина стопорная | |
| 22 | 7***0 | Пластина стопорная | |
| 23 | 2***) | Кронштейн | |
| 23 | 2***) | Кронштейн | |
| 24 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 25 | Ш***Т | Шайба 16 ОТ | |
| 26 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 27 | 4***5 | Опора | |
| 28 | 2***) | Крышка | |
| 28 | 2***) | Крышка | |
| 29 | 2***) | Крышка | |
| 29 | 2***) | Крышка | |
| 30 | 2***) | Ящик | |
| 30 | 2***) | Ящик | |
| 31 | 2***) | Ступенька | |
| 32 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 32 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 33 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 33 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 34 | 2***) | Ступенька | |
| 34 | 2***) | Ступенька | |
| 34 | 2***) | Ступенька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
