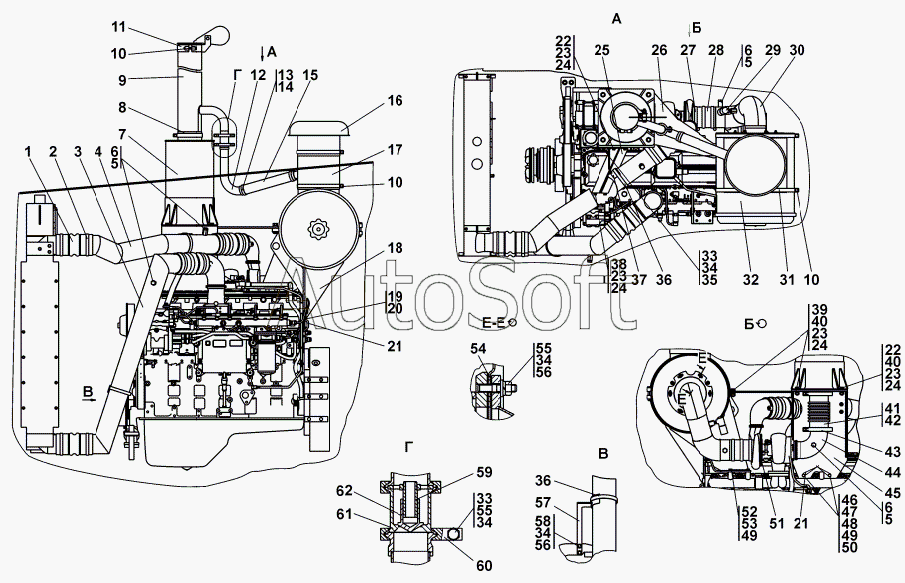

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). Э1506-05-1СП Установка систем воздухоочистки и выпуска
Э1506-05-1СП
Э1506-05-1-20СП
Е1506-05-1SP
Е1506-05-1-20SP
1
2
3
3
4
4
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
18
18
19
20
20
21
21
22
22
23
23
23
23
24
24
24
24
24
25
25
25
25
26
26
27
28
29
30
30
31
31
32
32
33
33
34
34
34
34
35
35
36
36
36
37
37
38
38
39
39
40
40
41
42
43
43
44
44
45
45
45
45
46
47
47
48
48
49
49
50
50
51
52
52
53
53
54
54
55
55
56
56
57
57
58
59
60
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Е1506-05-1-20SP | Е***P | Установка систем воздухоочистки и выпуска | |
| Е1506-05-1SP | Е***P | Установка систем воздухоочистки и выпуска | |
| Э1506-05-1-20СП | Э***П | Установка систем воздухоочистки и выпуска | |
| Э1506-05-1СП | Э***П | Установка систем воздухоочистки и выпуска | |
| 1 | Ш***9 | Шланг 3071049 | |
| 2 | Х***4 | Хомут 3926704 | |
| 3 | 1***) | Воздуховод | |
| 3 | 1***) | Воздуховод | |
| 4 | 1***) | Воздуховод | |
| 4 | 1***) | Воздуховод | |
| 5 | 1***2 | Кольцо 14x20 МН 4152-62 | |
| 6 | 3***0 | Пробка | |
| 6 | 3***0 | Пробка | |
| 7 | 1***) | Глушитель | |
| 7 | 1***) | Глушитель | |
| 8 | 1***) | Хомут | |
| 8 | 1***) | Хомут | |
| 9 | 1***) | Труба выпускная | |
| 9 | 1***) | Труба выпускная | |
| 10 | 2***0 | Болт | |
| 10 | 2***0 | Болт | |
| 11 | 1***) | Крышка с хомутом | |
| 11 | 1***) | Крышка с хомутом | |
| 12 | 0***) | Труба | |
| 12 | 1***) | Труба | |
| 13 | 4***) | Хомут | |
| 13 | 4***) | Хомут | |
| 14 | D***2 | Шланговый хомут DIN 3017-AS40-60/12C7-W2 | |
| 15 | 4***5 | Рукав | |
| 15 | 4***0 | Рукав | |
| 16 | 4***) | Воздухозаборник | |
| 16 | 4***) | Воздухозаборник | |
| 17 | 1***) | Воздухоочиститель циклонный | |
| 17 | 1***) | Воздухоочиститель циклонный | |
| 18 | Е***P | ||
| 18 | Е***P | ||
| 18 | Э***П | Кронштейн | |
| 18 | Э***П | Кронштейн | |
| 19 | 3***5 | Шайба | |
| 20 | 2***1 | Болт 3М12-6gх35 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт 3M12-6gx35 | |
| 21 | П***С | Проволока 1,6-0-С | |
| 22 | Б***0 | Болт М12x1,25-6gx40 | |
| 23 | Ш***Т | Шайба 12 ОТ | |
| 24 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 25 | Е***P | Стяжка | |
| 25 | Е***P | Стяжка | |
| 25 | Э***П | Стяжка | |
| 25 | Э***П | Стяжка | |
| 26 | Э***7 | Стяжка | |
| 26 | Э***0 | Стяжка | |
| 27 | Х***0 | Хомут 155740 | |
| 28 | Р***8 | Рукав 3030788 | |
| 29 | 1***7 | Индикатор засоренности воздушного фильтра 178957 | |
| 30 | 1***) | Воздуховод | |
| 30 | 1***) | Воздуховод | |
| 31 | 3***) | Хомут | |
| 31 | 3***) | Хомут | |
| 32 | 1***) | Воздухоочиститель | |
| 32 | 1***) | Воздухоочиститель | |
| 33 | Б***0 | Болт М8-6gx30 | |
| 34 | Ш***Т | Шайба 8Т | |
| 35 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 35 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 36 | 4***) | Хомут | |
| 36 | 4***) | Хомут | |
| 37 | 1***) | Кронштейн | |
| 37 | 1***) | Кронштейн | |
| 38 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 38 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 39 | 2***2 | Болт 3М12-6gx50 | |
| 39 | 2***0 | Болт 3М12-6gx50 | |
| 40 | Г***2 | Гайка М12 | |
| 41 | D***Б | Компенсатор Dу 100, Pу1 СК-525.000.00СБ | |
| 42 | З***Б | Компенсатор З-Д1096М СБ | |
| 43 | 1***) | Хомут | |
| 43 | 1***) | Хомут | |
| 44 | 1***) | Газовод | |
| 44 | 1***) | Газовод | |
| 45 | Е***P | Кронштейн | |
| 45 | Е***P | Кронштейн | |
| 45 | Э***П | Кронштейн | |
| 45 | Э***П | Кронштейн | |
| 46 | Э***7 | Втулка | |
| 47 | 3***0 | Шайба | |
| 47 | 3***6 | Шайба | |
| 48 | 2***1 | Болт 3М10-6gх80 | |
| 48 | 2***0 | Болт 3М10-6gх80 | |
| 49 | Ш***Т | Шайба 10 ОТ | |
| 50 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 50 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 51 | Х***8 | Хомут XS 9258 | |
| 52 | 4***1 | Шайба | |
| 52 | 4***0 | Шайба | |
| 53 | 2***0 | Болт 3M10-6gx30 | |
| 53 | 2***0 | Болт 3M10-6gx30 | |
| 54 | 4***3 | Прокладка | |
| 54 | 4***0 | Прокладка | |
| 55 | Г***8 | Гайка М8 | |
| 56 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 56 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 57 | 1***) | Кронштейн | |
| 57 | 1***) | Кронштейн | |
| 58 | Б***0 | Болт М8-6gx20 | |
| 59 | 0***) | Направляющая | |
| 60 | 4***5 | Хомут | |
| 60 | 4***0 | Хомут | |
| 61 | 0***5 | Корпус | |
| 62 | 0***6 | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
