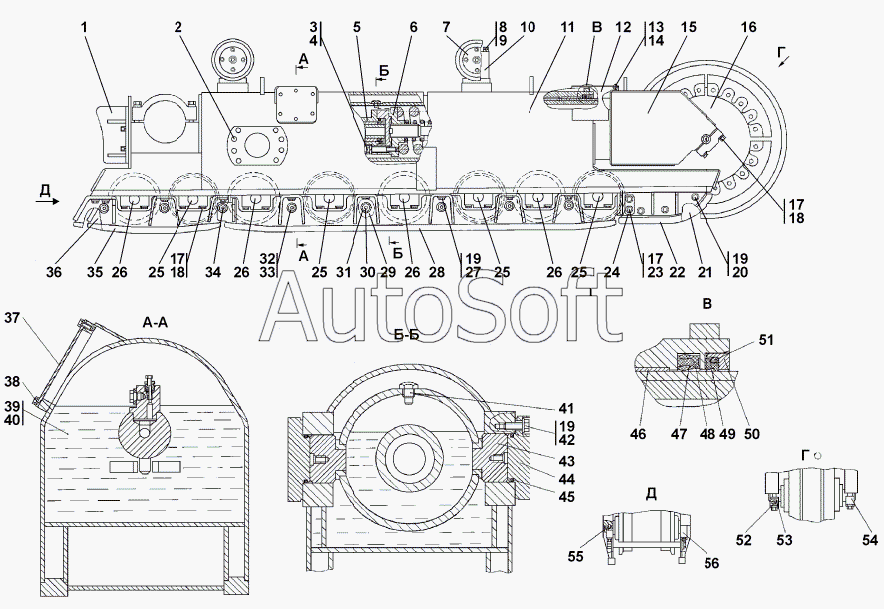

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1512-21-2СП/-3СП Тележка
1512-21-2СП(SP)
1512-21-2-20СП(SP)
1512-21-3СП(SP)
1512-21-3-20СП(SP)
1
1
1
1
2
3
3
4
5
5
5
5
6
6
7
7
8
8
9
10
11
11
11
11
12
12
13
13
14
15
15
16
16
17
17
17
17
18
18
18
19
19
19
19
20
20
21
22
23
23
24
25
25
25
25
25
26
26
26
26
26
27
28
28
29
29
30
30
31
32
32
33
33
34
34
35
35
35
35
36
36
36
36
37
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1512-21-2-20СП(SP) | 1***) | Тележка | |
| 1512-21-2СП(SP) | 1***) | Тележка | |
| 1512-21-3-20СП(SP) | 1***) | Тележка | |
| 1512-21-3СП(SP) | 1***) | Тележка | |
| 1 | 1***) | Отбойник | |
| 1 | 1***) | Отбойник | |
| 1 | 1***) | Отбойник | |
| 1 | 1***) | Отбойник | |
| 2 | 4***1 | Пробка | |
| 3 | 2***0 | Болт M20x1,5-6gx120 | |
| 3 | 2***0 | Болт M20x1,5-6gx120 | |
| 4 | Ш***Т | Шайба 20 ОТ | |
| 5 | 1***) | Механизм натяжения | |
| 5 | 1***) | Механизм натяжения | |
| 5 | 1***) | Механизм натяжения | |
| 5 | 1***) | Механизм натяжения | |
| 6 | 1***) | Механизм сдавания | |
| 6 | 1***) | Механизм сдавания | |
| 7 | 1***) | Каток поддерживающий | |
| 7 | 1***) | Каток поддерживающий | |
| 8 | 2***2 | Болт М16x1,5-6gx170 | |
| 8 | 2***0 | Болт М16x1,5-6gx170 | |
| 9 | Ш***Т | Шайба 16 ОТ | |
| 10 | 1***2 | Опора | |
| 11 | 1***) | Рама тележки | |
| 11 | 1***) | Рама тележки | |
| 11 | 1***) | Рама тележки | |
| 11 | 1***) | Рама тележки | |
| 12 | 1***0 | Кожух | |
| 12 | 1***0 | Кожух | |
| 13 | 3***5 | Шайба | |
| 13 | 3***0 | Шайба | |
| 14 | Б***0 | Болт М12-6gx20 | |
| 15 | 1***) | Рама тележки передняя | |
| 15 | 1***) | Рама тележки передняя | |
| 16 | 1***) | Колесо натяжное | |
| 16 | 1***) | Колесо натяжное | |
| 17 | 3***7 | Шайба | |
| 17 | 3***0 | Шайба | |
| 18 | 2***2 | Болт M20-6gx85 | |
| 18 | 2***0 | Болт M20-6gx85 | |
| 19 | 3***1 | Шайба | |
| 19 | 3***0 | Шайба | |
| 20 | 2***1 | Болт М16-6gх30 | |
| 20 | 2***0 | Болт M16-6gx30 | |
| 21 | 1***3 | Отбойник | |
| 22 | 1***4 | Отбойник | |
| 23 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 2***4 | Накладка | |
| 25 | 1***) | Каток опорный | |
| 25 | 1***) | Каток опорный | |
| 26 | 1***) | Каток опорный | |
| 26 | 1***) | Каток опорный | |
| 27 | Б***5 | Болт М16-6gx45 | |
| 28 | 1***) | Щиток | |
| 28 | 1***) | Щиток | |
| 29 | 1***) | Щиток | |
| 29 | 1***) | Щиток | |
| 30 | 1***1 | Стяжка | |
| 30 | 1***0 | Стяжка | |
| 31 | 1***7 | Втулка | |
| 32 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 32 | 3***0 | Гайка М20х1,5 | |
| 33 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 34 | 1***) | Стяжка | |
| 34 | 1***) | Стяжка | |
| 35 | 1***) | Щиток | |
| 35 | 1***) | Щиток | |
| 35 | 1***) | Щиток | |
| 35 | 1***) | Щиток | |
| 36 | 1***) | Щиток | |
| 36 | 1***) | Щиток | |
| 36 | 1***) | Щиток | |
| 36 | 1***) | Щиток | |
| 37 | 4***8 | Прокладка | |
| 37 | 4***0 | Прокладка | |
| 38 | 1***1 | Крышка | |
| 39 | Б***6 | Болт М8-6gx16 | |
| 40 | Ш***Т | Шайба 8Т | |
| 41 | 1***7 | Стопор | |
| 42 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 43 | 1***1 | Вкладыш | |
| 44 | 1***5 | Крышка | |
| 45 | 0***8 | Кольцо | |
| 46 | 1***9 | Втулка | |
| 47 | 4***6 | Кольцо упругое | |
| 48 | 1***3 | Манжета | |
| 49 | 1***2 | Манжета | |
| 50 | 1***4 | Каркас | |
| 51 | 4***6 | Кольцо упругое | |
| 52 | 3***0 | Штифт | |
| 53 | 1***5 | Крышка | |
| 53 | 1***0 | Крышка | |
| 54 | 1***7 | Крышка | |
| 54 | 1***0 | Крышка | |
| 55 | 3***1 | Штифт | |
| 56 | 3***5 | Крышка |
