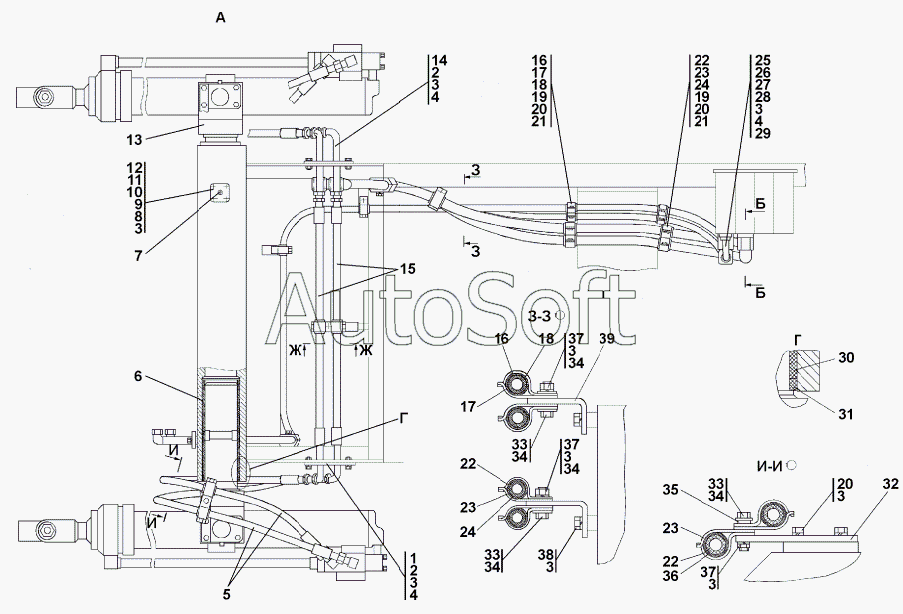

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1512-26-11СП Установка гидроцилиндров
10
21
21
20
20
20
19
19
18
18
15
14
13
12
11
22
22
22
9
8
7
6
5
3
3
3
3
3
3
3
3
3
2
2
1
4
4
4
31
16
16
39
38
37
37
37
36
35
34
34
34
34
34
33
33
33
32
17
17
30
29
28
27
26
25
24
24
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Трубопровод | |
| 2 | Б***5 | Болт | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 5 | 0***) | Рукав d.20 | |
| 6 | 2***3 | Втулка опорная | |
| 7 | М***р | Масленка 1,2Ц6Хр | |
| 8 | Б***0 | Болт М12х1,25-6gх30 | |
| 9 | 7***3 | Прокладка | |
| 10 | 3***5 | Шайба | |
| 11 | 4***9 | Крышка | |
| 12 | 4***4 | Стопор | |
| 13 | 2***) | Ось | |
| 14 | 1***) | Трубопровод | |
| 15 | 0***) | Рукав d.20 | |
| 16 | 2***0 | Скоба | |
| 17 | 2***1 | Планка | |
| 18 | 4***3 | Втулка | |
| 19 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 20 | Г***5 | Гайка М16х1,5 | |
| 21 | Ш***Т | Шайба 16ОТ | |
| 22 | 2***0 | Скоба | |
| 23 | 2***1 | Планка | |
| 24 | 4***5 | Втулка | |
| 25 | 2***) | Трубопровод | |
| 26 | 2***3 | Фланец | |
| 27 | 4***8 | Кольцо защитное | |
| 28 | Б***5 | Болт М12-6gх35 | |
| 29 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 30 | 2***7 | Втулка опорная | |
| 31 | 2***9 | Кольцо | |
| 32 | 1***4 | Кронштейн | |
| 33 | 2***0 | Болт М12-6gх40 ГОСТ 7798-70 | |
| 34 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 35 | 1***5 | Проставка | |
| 36 | 2***2 | Прокладка | |
| 37 | Г***2 | Гайка М12 | |
| 38 | Б***5 | Болт М12х1,25-6gх25 | |
| 39 | 3***5 | Планка |
