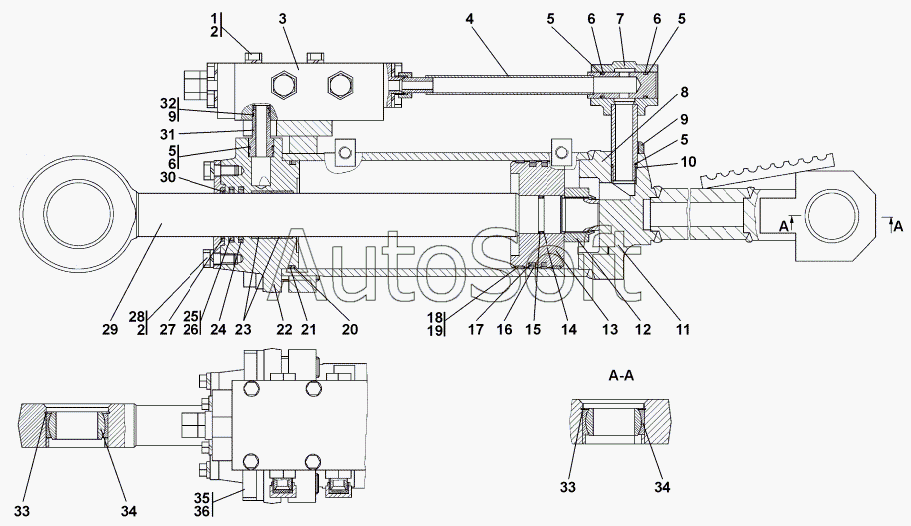

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 011501-93-502-01СП Гидрораскос d.160
28
18
19
20
21
22
23
24
25
26
27
28
17
29
29
30
31
31
32
33
33
34
34
35
35
36
7
011501-93-502-01-20СП (SP)
1
1
2
2
3
3
4
4
5
5
5
5
6
6
6
7
011501-93-502-01СП (SP)
8
9
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011501-93-502-01-20СП (SP) | 0***) | Гидрораскос d.160 | |
| 011501-93-502-01СП (SP) | 0***) | Гидрораскос d.160 | |
| 1 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 2 | Ш***Т | Шайба 16 ОТ | |
| 3 | 0***) | Гидрозамок | |
| 3 | 0***) | Гидрозамок | |
| 4 | 0***) | Трубопровод | |
| 4 | 0***) | Трубопровод | |
| 5 | 2***0 | Кольцо защитное | |
| 6 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 7 | 0***) | Угольник | |
| 7 | 0***) | Угольник | |
| 8 | 2***) | Корпус | |
| 9 | 4***1 | Контргайка | |
| 9 | 4***0 | Контргайка | |
| 10 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 11 | 0***) | Корпус | |
| 12 | 3***1 | Гайка специальная | |
| 13 | 0***1 | Поршень | |
| 14 | 0***8 | Кольцо 040-048-46-2-51-1668 | |
| 15 | 4***2 | Кольцо защитное | |
| 16 | 4***2 | Кольцо уплотнительное | |
| 17 | 0***8 | Кольцо 040-155-85-2-51-1668 | |
| 18 | 4***9 | Втулка опорная | |
| 19 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-160-15-4,0 | |
| 20 | 1***8 | Кольцо 150-160-58-2-51-1668 | |
| 21 | 2***7 | Шайба защитная | |
| 22 | 0***7 | Крышка | |
| 23 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 24 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 25 | 3***1 | Кольцо уплотнительное | |
| 26 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 27 | 2***) | Грязесъемник 3-d | |
| 28 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 29 | 0***2 | Шток | |
| 29 | 0***0 | Шток | |
| 30 | 3***8 | Скребок | |
| 31 | 0***7 | Втулка | |
| 31 | 0***0 | Втулка | |
| 32 | 2***1 | Кольцо защитное | |
| 33 | 7***0 | Кольцо С90 | |
| 34 | Ш***0 | Подшипник ШСЛ-60 | |
| 35 | 2***0 | Болт М30x2-6gx80 | |
| 35 | 2***0 | Болт М30x2-6gx80 | |
| 36 | 3***2 | Шайба |
