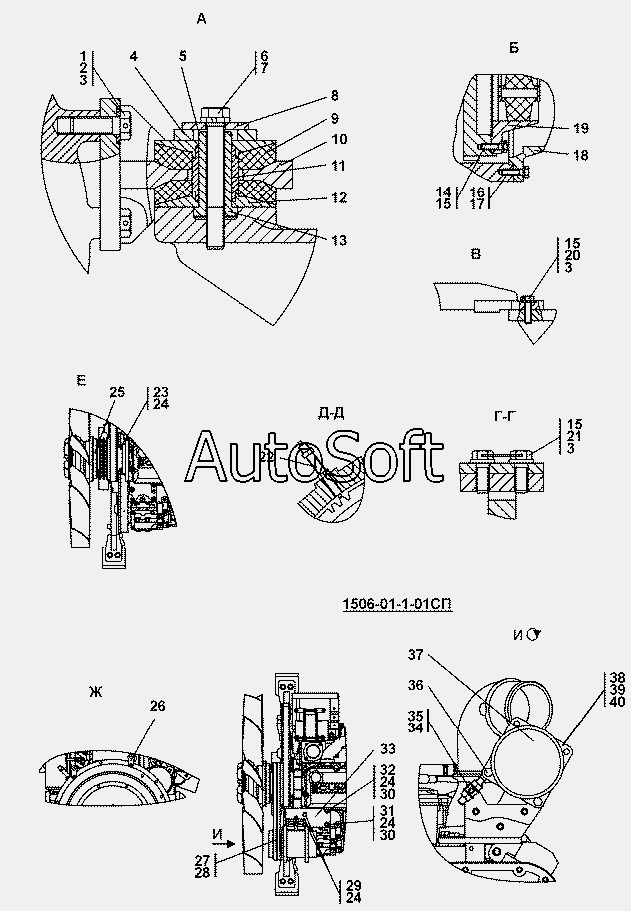

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1506-01-1СП/-01СП Установка двигателя QSC8,3-С245 «Cummins»
26
30
30
30
29
29
28
28
27
26
31
25
25
24
24
24
24
23
23
22
22
21
35
1506-01-1-01СП(SP)
40
39
38
38
37
36
36
21
34
34
33
33
32
32
31
6
11
10
10
9
8
8
7
6
11
5
5
4
4
3
3
3
2
2
1
15
15
15
20
20
19
18
18
17
16
16
1
15
14
14
13
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1506-01-1-01СП(SP) | 1***) | Установка двигателя QSC8,3-С245 Cummins | |
| 1 | 3***1 | Шайба | |
| 1 | 3***0 | Шайба | |
| 2 | 2***3 | Болт 3M16-6gx45 | |
| 2 | 2***0 | Болт 3M16-6gx45 | |
| 3 | П***С | Проволока 1,6-0-С | |
| 4 | 0***6 | Проставка | |
| 4 | 0***0 | Проставка | |
| 5 | 0***8 | Кольцо | |
| 5 | 0***0 | Кольцо | |
| 6 | 2***5 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 7 | Ш***Т | Шайба 16 ОТ | |
| 8 | 0***9 | Шайба специальная | |
| 8 | 0***0 | Шайба специальная | |
| 9 | 4***9 | Амортизатор | |
| 10 | 1***) | Опора задняя | |
| 10 | 1***) | Опора задняя | |
| 11 | 0***9 | Втулка | |
| 11 | 0***0 | Втулка | |
| 12 | 0***8 | Прижим | |
| 12 | 0***0 | Прижим | |
| 13 | 0***1 | Палец | |
| 13 | 0***0 | Палец | |
| 14 | 2***6 | Болт | |
| 14 | 2***0 | Болт | |
| 15 | 3***5 | Шайба | |
| 15 | 3***0 | Шайба | |
| 16 | 2***0 | Болт | |
| 16 | 2***0 | Болт | |
| 17 | Ш***Т | Шайба 12 ОТ | |
| 18 | 3***) | Муфта упругая | |
| 18 | 3***) | Муфта упругая | |
| 19 | 3***2 | Полумуфта | |
| 20 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 21 | 2***9 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 22 | 2***) | Датчик импульсный | |
| 22 | 2***) | Датчик импульсный | |
| 23 | 2***0 | Болт M10-6gx35 | |
| 23 | 2***0 | Болт М10-6gx35 | |
| 24 | Ш***Т | Шайба 10 ОТ | |
| 25 | 1***0 | Проставка | |
| 25 | V***g | Муфта привода вентилятора V2118Y Linnig | |
| 26 | 2***0 | Планка | |
| 26 | 2***0 | Планка | |
| 27 | Р***ь | Ремень | |
| 28 | А***I | Ремень А-1320III | |
| 28 | А***0 | Ремень А-1320III Т IV-1-130 | |
| 29 | 2***0 | Болт 3M10-6gx30 | |
| 29 | 2***0 | Болт 3M10-6gx30 | |
| 30 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 30 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 31 | 2***4 | Болт 3М10-6gх45 | |
| 31 | 2***0 | Болт 3М10-6gх45 | |
| 32 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 33 | 1***) | Кронштейн компрессора | |
| 33 | 1***) | Кронштейн компрессора | |
| 34 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 34 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 35 | Г***5 | Гайка М12x1,25 | |
| 36 | 2***) | Упор | |
| 36 | 2***) | Упор | |
| 37 | S***4 | Компрессор кондиционера SD 5H14 | |
| 38 | 2***1 | Ось | |
| 38 | 2***0 | Ось | |
| 39 | Г***8 | Гайка М8 | |
| 40 | Ш***Т | Шайба 8Т |
