Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 2001-10-1-06СП/-07СП/-08СП/-09СП Электрооборудование
27
33
32
32
31
31
30
30
29
29
28
28
27
27
34
26
26
25
24
23
23
22
22
22
22
41
48
47
46
46
45
45
44
43
43
42
22
40
39
39
38
38
37
36
35
35
1
7
6
6
6
5
5
4
4
3
3
3
2
2
2
2
8
1
1
2001-10-1-09-20СП(SP)
2001-10-1-09СП(SP)
2001-10-1-08-20СП(SP)
2001-10-1-08СП(SP)
2001-10-1-07-20СП(SP)
2001-10-1-07СП(SP)
2001-10-1-06-20СП(SP)
14
14
22
21
20
19
18
17
17
16
16
15
15
2001-10-1-06СП(SP)
13
13
12
12
12
11
11
11
11
10
10
9
9
9

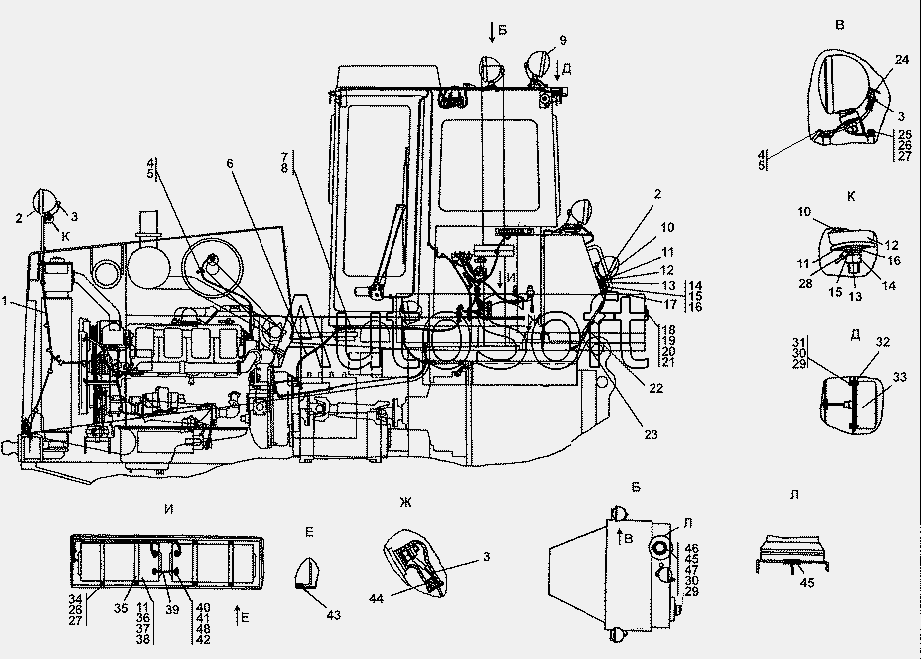

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2001-10-1-06-20СП(SP) | 2***) | Электрооборудование | |
| 2001-10-1-06СП(SP) | 2***) | Электрооборудование | |
| 2001-10-1-07-20СП(SP) | 2***) | Электрооборудование | |
| 2001-10-1-07СП(SP) | 2***) | Электрооборудование | |
| 2001-10-1-08-20СП(SP) | 2***) | Электрооборудование | |
| 2001-10-1-08СП(SP) | 2***) | Электрооборудование | |
| 2001-10-1-09-20СП(SP) | 2***) | Электрооборудование | |
| 2001-10-1-09СП(SP) | 2***) | Электрооборудование | |
| 1 | 2***) | Электрооборудование передней облицовки | |
| 1 | 2***) | Электрооборудование передней облицовки | |
| 1 | 2***) | Электрооборудование передней облицовки | |
| 2 | 4***4 | Фара 3136.3711 010 | |
| 2 | 4***3 | Фара 3137.3711 010 | |
| 2 | 4***2 | Фара 3131.3711 010 | |
| 3 | 7***7 | Наконечник | |
| 4 | 4***9 | Хомутик | |
| 5 | 7***5 | Кольцо | |
| 6 | 2***) | Установка электрооборудования на раме | |
| 6 | 2***) | Установка электрооборудования на раме | |
| 6 | 2***) | Установка электрооборудования на раме | |
| 7 | 7***2 | Прокладка | |
| 8 | 7***8 | Хомутик | |
| 9 | 4***) | Установка фары | |
| 9 | 4***) | Установка фары | |
| 9 | 4***) | Установка фары | |
| 10 | 7***8 | Опора | |
| 11 | 4***6 | Опора | |
| 11 | 4***0 | Опора | |
| 12 | 4***5 | Опора | |
| 12 | 4***0 | Опора | |
| 13 | 1***4 | Кольцо 14x12x4 | |
| 14 | Г***5 | Гайка М 12x1,25 | |
| 15 | Ш***Т | Шайба 12 ОТ | |
| 16 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 17 | 2***) | Провод | |
| 17 | 2***) | Провод | |
| 18 | В***2 | Винт В.М6-6gx12 | |
| 19 | Ш***Т | Шайба 6Т | |
| 20 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 21 | 4***3 | Световозвращатель ФП310Е-О | |
| 22 | 2***) | Электрооборудование топливного бака | |
| 22 | 2***) | Электрооборудование топливного бака | |
| 22 | 2***) | Электрооборудование топливного бака | |
| 22 | 2***) | Электрооборудование топливного бака | |
| 22 | 2***) | Электрооборудование топливного бака | |
| 22 | 2***) | Электрооборудование топливного бака | |
| 23 | 2***) | Провод | |
| 23 | 2***) | Провод | |
| 24 | 4***6 | Колодка гнездовая 602602 | |
| 25 | Б***6 | Болт М8-6gx16 | |
| 26 | Ш***Т | Шайба 8Т | |
| 27 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 28 | 4***) | Провод | |
| 28 | 4***) | Провод | |
| 29 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | Ш***Т | Шайба 6Т | |
| 31 | Г***6 | Гайка М6 | |
| 32 | Т***8 | Прокладка | |
| 32 | Т***0 | Прокладка | |
| 33 | 4***7 | Фонарь освещения номерного знака ФП-134Б | |
| 34 | Г***8 | Гайка М8 | |
| 35 | 2***7 | Угольник | |
| 35 | 2***0 | Угольник | |
| 36 | Б***А | Батарея 6СТ-190А | |
| 37 | 6***M | Батарея необслуживаемая 6СТ-190AL3M | |
| 38 | 4***3 | Стержень | |
| 38 | 4***0 | Стержень | |
| 39 | 2***) | Провод | |
| 39 | 2***) | Провод | |
| 40 | Б***0 | Болт М10-6gx30 | |
| 41 | Г***0 | Гайка М10 | |
| 42 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 43 | 4***8 | Прокладка | |
| 43 | 4***0 | Прокладка | |
| 44 | 4***6 | Заглушка | |
| 45 | 7***5 | Кольцо | |
| 46 | 3***) | Маяк проблесковый | |
| 46 | 3***) | Маяк проблесковый | |
| 47 | В***5 | Винт В.М6-6gx25 | |
| 48 | Ш***0 | Шайба 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
