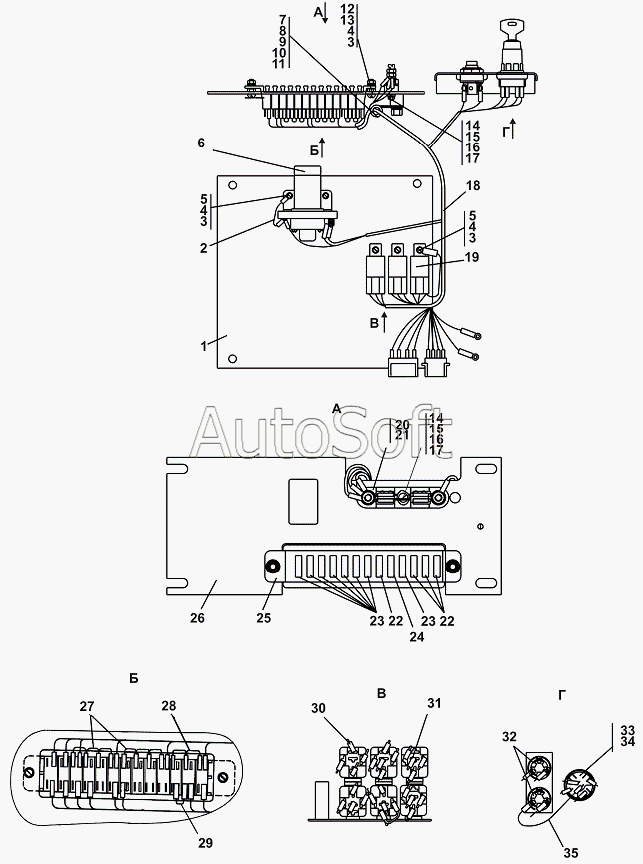

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1106-10-140-03СП Блок выключателей
29
21
21
22
22
23
23
24
25
26
26
27
27
28
28
20
29
30
30
31
31
32
33
33
33
34
35
35
9
1
1
2
2
3
3
3
4
4
4
5
5
6
6
6
7
8
1106-10-140-03СП(SP)
10
11
12
13
14
14
15
15
16
16
17
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-10-140-03СП(SP) | 1***) | Блок выключателей | |
| 1 | 1***) | Плата | |
| 1 | 1***) | Плата | |
| 2 | 3***) | Провод | |
| 2 | 3***) | Провод | |
| 3 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | Ш***Т | Шайба 6Т | |
| 5 | В***2 | Винт В.М6-6gx12 | |
| 6 | 4***9 | Контактор КТ 127-УХЛ | |
| 6 | 4***8 | Контактор КТ 127-Э | |
| 6 | 4***7 | Контактор КТ 127-Т | |
| 7 | 7***3 | Прокладка | |
| 8 | 7***7 | Хомутик | |
| 9 | Б***6 | Болт М8-6gx16 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 12 | В***2 | Винт В.М6-6gx22 | |
| 13 | Г***6 | Гайка М6 | |
| 14 | В***6 | Винт В.М4-6gx16 | |
| 15 | Г***4 | Гайка М4 | |
| 16 | Ш***4 | Шайба 4 | |
| 17 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 18 | 1***) | Жгут | |
| 18 | 1***) | Жгут | |
| 19 | 4***3 | Реле 9013747 | |
| 20 | 3***0 | Блок защиты | |
| 21 | 3***5 | Предохранитель ПВ-100АС, УХЛЗ, 30В | |
| 21 | 3***4 | Предохранитель ПВ-100АС, УХЛЗ, 30В Экспорт | |
| 22 | 4***0 | Предохранитель 30А 356.3722 | |
| 23 | 4***0 | Предохранитель 10А 352.3722 | |
| 24 | 4***0 | Предохранитель 20А 354.3722 | |
| 25 | 4***4 | Блок предохранителей 41.3722.00-09 | |
| 26 | 1***) | Панель | |
| 26 | 1***) | Панель | |
| 27 | 1***) | Провод | |
| 27 | 1***) | Провод | |
| 28 | 1***) | Провод | |
| 28 | 1***) | Провод | |
| 29 | 1***) | Провод | |
| 29 | 1***) | Провод | |
| 30 | 2***) | Провод | |
| 30 | 2***) | Провод | |
| 31 | 1***) | Провод 110 | |
| 31 | 1***) | Провод 110 | |
| 32 | 4***5 | Выключатель кнопочный 11.3704.000-01 | |
| 33 | 4***7 | Выключатель стартера и приборов ВК 353 | |
| 33 | 4***8 | Выключатель стартера и приборов ВК 353 Э | |
| 33 | 4***9 | Выключатель стартера и приборов ВК 353 Т | |
| 34 | Г***0 | Гайка 157.000 | |
| 35 | 1***) | Провод | |
| 35 | 1***) | Провод |
