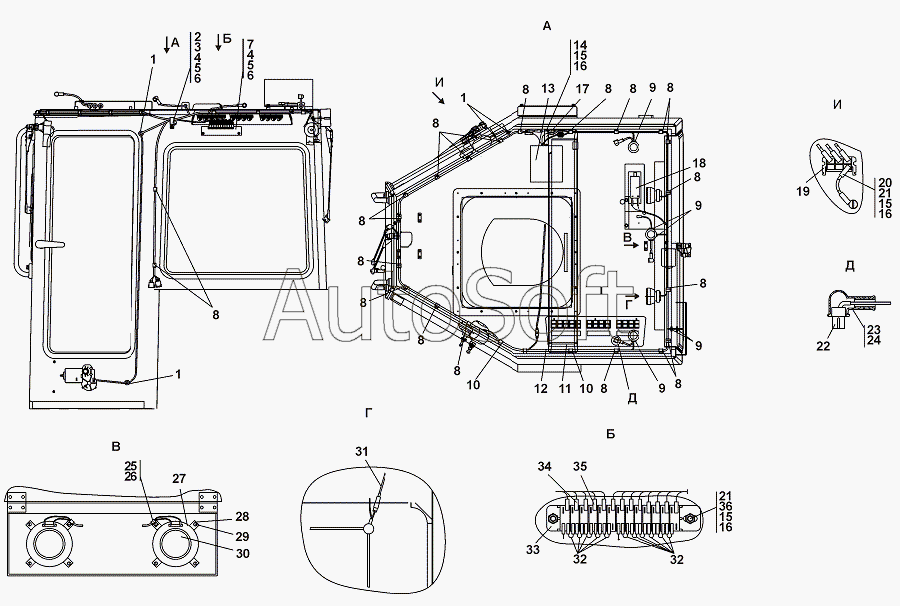

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1102-10-13-04СП Электрооборудование крыши кабины
27
17
18
19
20
20
21
21
22
23
24
25
26
16
16
16
28
29
30
31
31
32
32
32
33
34
35
36
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
1102-10-13-04-10СП -10(SP)
1102-10-13-04-20СП -20(SP)
1
1
1
2
3
4
4
5
5
6
6
6
7
7
1102-10-13-04СП(SP)
9
9
9
9
10
10
11
12
12
13
13
14
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-10-13-04-10СП -10(SP) | 1***) | Электрооборудование крыши кабины | |
| 1102-10-13-04-20СП -20(SP) | 1***) | Электрооборудование крыши кабины | |
| 1102-10-13-04СП(SP) | 1***) | Электрооборудование крыши кабины | |
| 1 | 7***2 | Кольцо | |
| 2 | 7***2 | Прокладка | |
| 3 | 7***7 | Хомутик | |
| 4 | Б***6 | Болт М8-6gx16 | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 1***2 | Кронштейн | |
| 7 | 1***2 | Кронштейн | |
| 8 | 7***5 | Прокладка | |
| 9 | 7***5 | Кольцо | |
| 10 | 7***4 | Прокладка | |
| 11 | 1***) | Щиток выключателей | |
| 12 | 1***) | Жгут | |
| 12 | 1***) | Жгут | |
| 13 | 1***) | Жгут | |
| 13 | 1***) | Жгут | |
| 14 | Б***6 | Болт М6-6gx16 | |
| 15 | Ш***Т | Шайба 6Т | |
| 16 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 17 | К***й | Комплект монтажных частей | |
| 18 | С***й | Светильник автотранспортный | |
| 19 | 6***6 | Колодка гнездовая | |
| 20 | 4***) | Провод | |
| 20 | 4***) | Провод | |
| 21 | В***2 | Винт В.М6-6gx12 | |
| 22 | 6***3 | Колодка гнездовая 6026023 | |
| 23 | 4***5 | Колпачок | |
| 24 | 7***7 | Наконечник | |
| 25 | 4***5 | Хомутик | |
| 26 | 7***8 | Прокладка | |
| 27 | Я***2 | Система акустическая автомобильная | |
| 28 | К***а | Клипса | |
| 29 | В***й | Винт самонарезающий | |
| 30 | С***я | Сетка защитная | |
| 31 | 1***) | Жгут | |
| 31 | 1***) | Жгут | |
| 32 | 1***) | Провод | |
| 32 | 1***) | Провод | |
| 33 | 4***9 | Блок предохранителей 413722.00-09 | |
| 34 | 3***2 | Предохранитель 30А 356.3722 | |
| 35 | 1***2 | Предохранитель 10А 352.3722 | |
| 36 | Г***6 | Гайка М6 |
