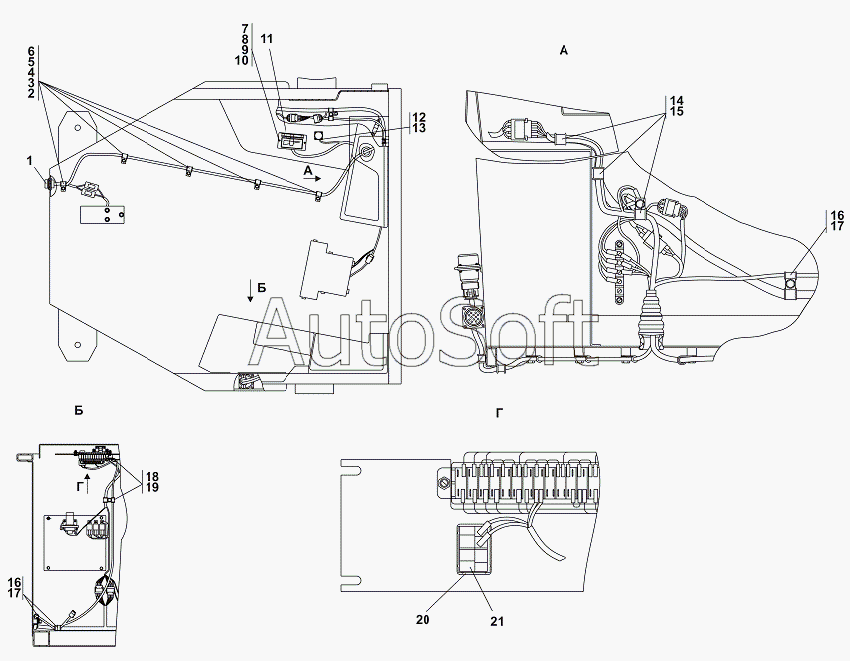

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1146-10-109СП Установка жгута
10
21
20
19
18
17
17
16
16
15
14
13
12
12
11
1146-10-109СП(SP)
10
9
8
7
6
5
4
3
2
1
1
1146-10-109-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1146-10-109-20СП(SP) | 1***) | Установка жгута | |
| 1146-10-109СП(SP) | 1***) | Установка жгута | |
| 1 | 1***) | Жгут | |
| 1 | 1***) | Жгут | |
| 2 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | Б***6 | Болт М8-6gx16 | |
| 5 | 7***7 | Хомутик | |
| 6 | 7***3 | Прокладка | |
| 7 | В***6 | Винт В.М6-6gx16 | |
| 8 | Г***6 | Гайка М6 | |
| 9 | Ш***Т | Шайба 6Т | |
| 10 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | 4***0 | Рукоятка управления двигателем 422411.001.000 | |
| 12 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | 4***7 | Винт 4x16 | |
| 14 | 7***5 | Прокладка | |
| 15 | 7***6 | Хомут | |
| 16 | 7***4 | Прокладка | |
| 17 | 7***9 | Хомутик | |
| 18 | 4***9 | Хомутик | |
| 19 | 7***6 | Прокладка | |
| 20 | 6***8 | Рамка выключателей 60.3710116-08 | |
| 21 | П***7 | Переключатель П147-02.17 |
