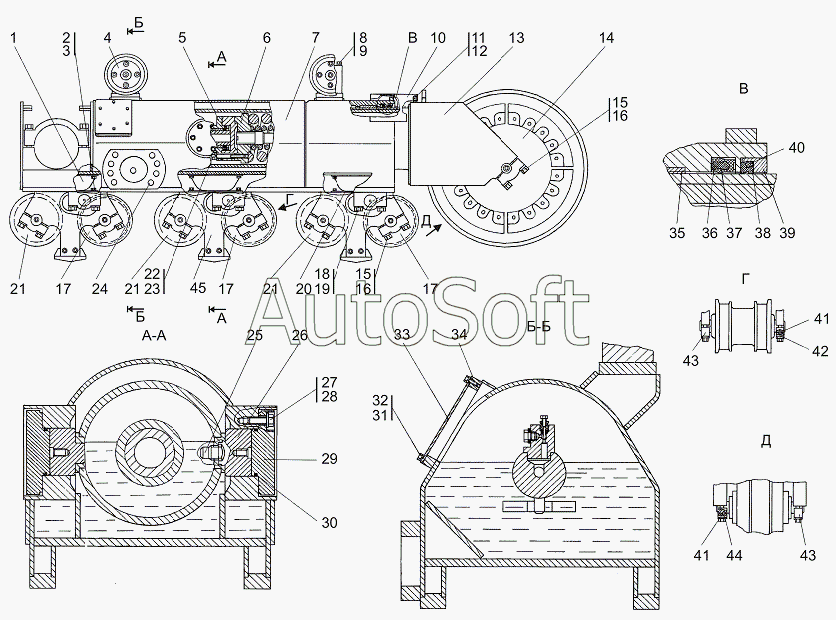

Каталог запасных частей к технике: Промтрактор Т-15.01К (2007). 1501-21-2СП/-3СП Тележка
1501-21-2СП(SP)
1501-21-2-20СП(SP)
1501-21-3СП(SP)
1501-21-3-20СП(SP)
1
2
2
3
4
4
5
5
5
5
6
6
7
7
7
7
8
8
9
10
10
11
11
12
13
13
14
14
15
15
15
16
16
16
17
17
17
17
18
18
19
19
20
21
21
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41
41
42
43
43
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-21-2-20СП(SP) | 1***) | Тележка | |
| 1501-21-2СП(SP) | 1***) | Тележка | |
| 1501-21-3-20СП(SP) | 1***) | Тележка | |
| 1501-21-3СП(SP) | 1***) | Тележка | |
| 1 | 1***) | Амортизатор | |
| 2 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 2 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 1***) | Каток поддерживающий | |
| 4 | 1***) | Каток поддерживающий | |
| 5 | 1***) | Механизм натяжения | |
| 5 | 1***) | Механизм натяжения | |
| 5 | 1***) | Механизм натяжения | |
| 5 | 1***) | Механизм натяжения | |
| 6 | 1***) | Механизм сдавания | |
| 6 | 1***) | Механизм сдавания | |
| 7 | 1***) | Рама тележки | |
| 7 | 1***) | Рама тележки | |
| 7 | 1***) | Рама тележки | |
| 7 | 1***) | Рама тележки | |
| 8 | 2***0 | Болт М16х1,5-6gх170 ГОСТ 7795-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх170ГОСТ 77970 | |
| 9 | Ш***Т | Шайба 16 ОТ | |
| 10 | 1***0 | Кожух | |
| 10 | 1***0 | Кожух | |
| 11 | 3***5 | Шайба | |
| 11 | 3***0 | Шайба | |
| 12 | Б***0 | Болт М12-6gx20 | |
| 13 | 1***) | Рама тележки передняя | |
| 13 | 1***) | Рама тележки передняя | |
| 14 | 1***) | Колесо натяжное | |
| 14 | 1***) | Колесо натяжное | |
| 15 | 3***7 | Шайба | |
| 15 | 3***0 | Шайба | |
| 16 | 2***6 | Болт M20x1,5-6gx90 | |
| 16 | 2***0 | Болт M20x1,5-6gx90 | |
| 17 | 1***) | Каток опорный | |
| 17 | 1***) | Каток опорный | |
| 18 | 3***5 | Шайба | |
| 18 | 3***0 | Шайба | |
| 19 | 2***5 | Болт М24x2-6gx120 | |
| 19 | 2***0 | Болт М24x2-6gx120 | |
| 20 | 1***6 | Пластина | |
| 21 | 1***) | Каток опорный | |
| 21 | 1***) | Каток опорный | |
| 22 | 2***0 | Болт M20x1,5-6gx120 | |
| 22 | 2***0 | Болт M20x1,5-6gx120 | |
| 23 | Ш***Т | Шайба 20 ОТ | |
| 24 | 4***1 | Пробка | |
| 25 | 1***7 | Стопор | |
| 26 | 1***8 | Вкладыш | |
| 27 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 28 | 3***1 | Шайба | |
| 28 | 3***0 | Шайба | |
| 29 | 1***5 | Крышка | |
| 30 | 0***8 | Кольцо | |
| 31 | Ш***Т | Шайба 8Т | |
| 32 | Б***6 | Болт М8-6gx16 | |
| 33 | 1***1 | Крышка | |
| 34 | 4***8 | Прокладка | |
| 34 | 4***0 | Прокладка | |
| 35 | 1***7 | Втулка | |
| 36 | 4***7 | Кольцо упругое | |
| 37 | 1***3 | Манжета | |
| 38 | 1***2 | Манжета | |
| 39 | 1***4 | Каркас | |
| 40 | 4***6 | Кольцо упругое | |
| 41 | 3***0 | Штифт | |
| 41 | 3***0 | Штифт | |
| 42 | 1***6 | Крышка | |
| 43 | 1***7 | Крышка | |
| 43 | 1***0 | Крышка | |
| 44 | 1***5 | Крышка | |
| 44 | 1***0 | Крышка | |
| 45 | 1***) | Каретка | |
| 45 | 1***) | Каретка |
