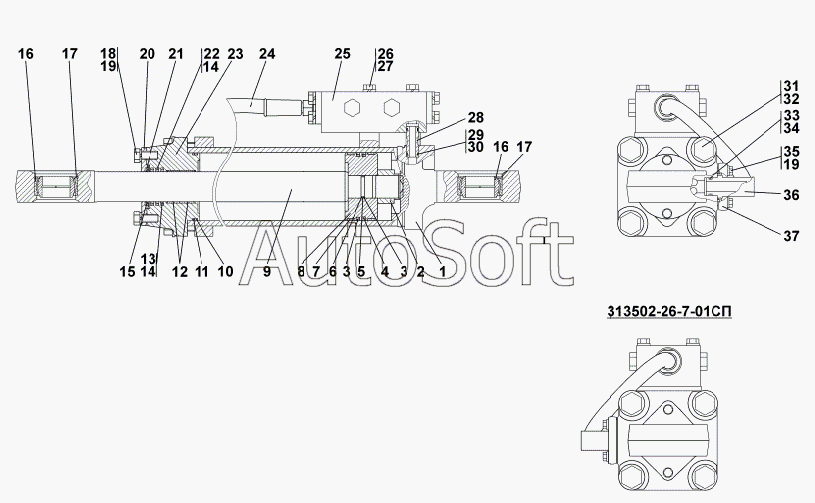

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-26-7СП/-01СП Гидроцилиндр
27
6
3
3
31
31
26
26
18
18
35
35
32
32
19
19
7
17
17
17
29
33
4
14
14
5
10
12
15
16
16
313502-26-7-01СП(SP)
9
1
25
25
36
24
24
21
23
8
9
20
13
30
37
37
34
28
28
11
22
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-26-7-01-20СП -20SP | 3***P | Гидроцилиндр d.140 | |
| 313502-26-7-01СП(SP) | 3***) | Гидроцилиндр d.140 | |
| 313502-26-7-01СП(SP) | 3***) | Гидроцилиндр d.140 | |
| 313502-26-7-20СП(SP) | 3***) | Гидроцилиндр d.140 | |
| 313502-26-7СП(SP) | 3***) | Гидроцилиндр d.140 | |
| 1 | 3***) | Корпус | |
| 2 | 3***1 | Гайка специальная | |
| 3 | 4***2 | Кольцо защитное | |
| 4 | 0***8 | Кольцо 040-048-46-2-51-1668 | |
| 5 | 1***8 | Кольцо 125-135-58-2-51-1668 | |
| 6 | 3***5 | Кольцо уплотнительное | |
| 7 | 3***4 | Втулка опорная | |
| 8 | 0***1 | Поршень | |
| 9 | 0***9 | Шток | |
| 9 | 0***0 | Шток | |
| 10 | 1***1 | Кольцо 130-140-58-2ИРП 1314-1 | |
| 11 | 2***0 | Кольцо защитное | |
| 12 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 13 | 1***1 | Кольцо уплотнительное | |
| 14 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 15 | Е***2 | Грязесъёмник Е-50-А-063-12 | |
| 16 | Ш***0 | Подшипник ШСЛ60 | |
| 17 | 7***0 | Кольцо С90 | |
| 17 | 7***0 | Кольцо С90 | |
| 18 | Б***5 | Болт M12x1,25-6gx25 | |
| 18 | Б***5 | Болт M12x1,25-6gx25 | |
| 19 | Ш***T | Шайба 12 OT | |
| 20 | 1***6 | Скребок | |
| 21 | 2***) | Грязесъемник 3-d | |
| 22 | 3***1 | Кольцо уплотнительное | |
| 23 | 3***6 | Крышка | |
| 24 | 4***) | Рукав высокого давления d.16 | |
| 24 | 4***) | Рукав высокого давления d.16 армированный | |
| 25 | 3***P | Гидрозамок | |
| 25 | 3***) | Гидрозамок | |
| 26 | Б***5 | Болт M16x1,5-6gx105 | |
| 26 | Б***5 | Болт M16x1,5-6gx105 | |
| 27 | Ш***T | Шайба 16 OT | |
| 28 | 2***8 | Втулка | |
| 28 | 2***0 | Втулка | |
| 29 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 30 | 2***1 | Кольцо защитное | |
| 31 | 3***2 | Шайба | |
| 31 | 3***0 | Шайба | |
| 32 | 2***5 | Болт М30х2-6gх90 | |
| 32 | 2***0 | Болт М30х2-6gх90 | |
| 33 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | 2***0 | Кольцо защитное | |
| 35 | Б***0 | Болт M12x1,25-6gx50 | |
| 35 | Б***0 | Болт M12x1,25-6gx50 | |
| 36 | 3***) | Угольник | |
| 37 | 2***3 | Фланец | |
| 37 | 2***0 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
