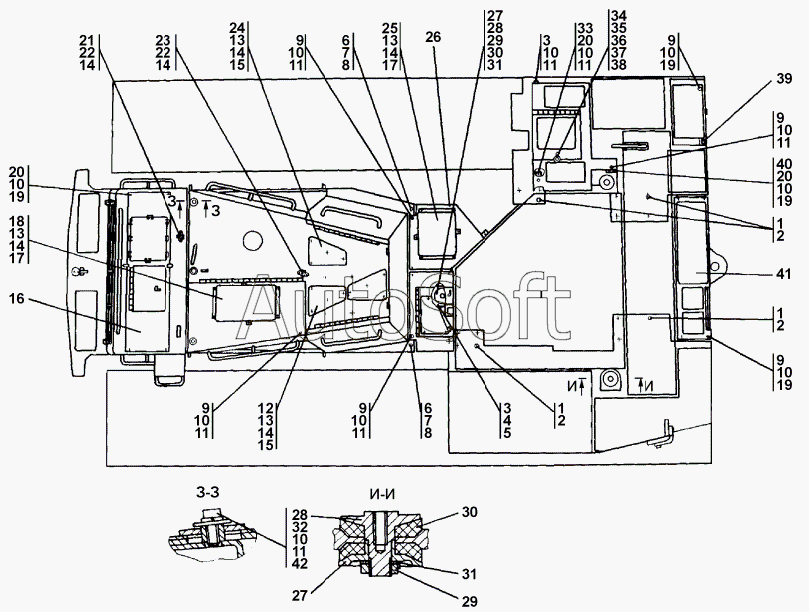

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-55-1СП Облицовка
16
16
40
40
3
3
3
26
26
34
18
18
24
24
12
12
21
21
33
33
41
41
25
25
23
23
35
27
27
27
28
28
28
36
36
4
4
37
37
29
29
29
39
30
30
22
22
13
13
13
13
32
32
9
9
9
9
9
9
20
20
20
20
5
5
6
6
6
1
1
1
1
14
14
14
14
14
14
10
10
10
10
10
10
10
10
10
10
10
7
7
17
17
17
11
11
11
11
11
11
11
11
42
42
15
15
15
19
19
19
19
19
8
8
8
2
2
2
2
31
31
31
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 2 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 2 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 3 | 3***) | Кронштейн | |
| 3 | 3***) | Кронштейн | |
| 4 | T***0 | Шайба | |
| 4 | T***0 | Шайба | |
| 5 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 | |
| 5 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 | |
| 6 | 2***6 | Болт M20x1,5-6gx90 | |
| 6 | 2***0 | Болт M20x1,5-6gx90 | |
| 7 | Ш***T | Шайба 20 OT | |
| 8 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 9 | Б***5 | Болт M12x1,25-6gx25 | |
| 10 | Ш***T | Шайба 12 OT | |
| 11 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 11 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 12 | 2***) | Решетка | |
| 12 | 2***) | Решетка | |
| 13 | Б***5 | Болт M8-6gx25 | |
| 14 | Ш***T | Шайба 8T | |
| 15 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 15 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 16 | 3***) | Крышка | |
| 16 | 3***) | Крышка | |
| 17 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 17 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 18 | 2***) | Решетка | |
| 18 | 2***) | Решетка | |
| 19 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 20 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 21 | 4***) | Хомут | |
| 21 | 4***) | Хомут | |
| 22 | Б***0 | Болт M8-6gx20 | |
| 23 | A***0 | Хомут | |
| 23 | A***0 | Хомут | |
| 24 | 2***) | Решетка | |
| 24 | 2***) | Решетка | |
| 25 | T***) | Решетка | |
| 25 | T***) | Решетка | |
| 26 | 3***) | Щиток | |
| 26 | 3***) | Щиток | |
| 27 | 2***6 | Прижим | |
| 27 | 2***0 | Прижим | |
| 28 | 2***4 | Упор | |
| 28 | 2***0 | Упор | |
| 29 | 3***5 | Гайка | |
| 29 | 3***0 | Гайка | |
| 30 | 4***4 | Амортизатор | |
| 31 | 3***0 | Шайба 42.01.019 ГОСТ 11872-80 | |
| 31 | 3***0 | Шайба Н42.01.019 ГОСТ 11872-89 | |
| 32 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 32 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 33 | 3***) | Кронштейн | |
| 33 | 3***) | Кронштейн | |
| 34 | 2***) | Ручка | |
| 35 | 2***5 | Стержень | |
| 36 | 4***1 | Кольцо | |
| 36 | 4***0 | Кольцо | |
| 37 | 7***3 | Пружина | |
| 37 | 7***0 | Пружина | |
| 38 | Ш***5 | Шплинт 425 | |
| 39 | 4***5 | Опора | |
| 40 | 3***) | Стойка | |
| 40 | 3***) | Стойка | |
| 41 | 3***) | Щиток | |
| 41 | 3***) | Щиток | |
| 42 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 42 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 |
