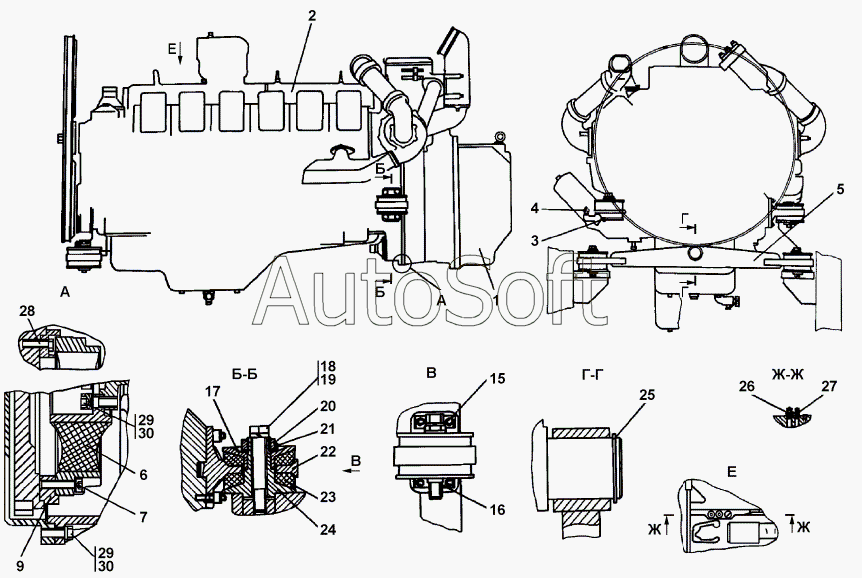

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-01-1СП Установка двигателя ЯМЗ-850.10
1
1
5
5
2
2
2
24
24
17
17
22
22
9
20
20
16
16
23
21
21
7
7
29
29
29
30
30
28
28
13
13
25
15
15
19
4
4
4
6
3
3
3
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЯМЗ-850.10 | Я***0 | 313502-01-1СП(SP) | |
| ЯМЗ-850.10 | Я***0 | 313502-01-1СП(SP) | |
| 1 | 2***) | Установка редуктора привода насосов | |
| 1 | 2***) | Установка редуктора привода насосов | |
| 2 | 4***) | Двигатель с оборудованием | |
| 2 | 4***) | Двигатель с оборудованием | |
| 2 | 4***) | Двигатель с оборудованием | |
| 3 | 4***4 | Датчик аварийного давления масла ММ111В | |
| 3 | 4***5 | Датчик аварийного давления масла ММ111В-Э | |
| 3 | 4***6 | Датчик аварийного давления масла ММ111В-Т | |
| 4 | 4***1 | Датчик ММ355 | |
| 4 | 4***2 | Датчик ММ355-Э | |
| 4 | 4***3 | Датчик ММ355-Т | |
| 5 | 4***) | Опора | |
| 5 | 4***) | Опора | |
| 6 | С***8 | Муфта упругая “Centa” СМ-5000-SCB-14-64958 | |
| 7 | 3***3 | Винт | |
| 7 | 3***0 | Винт | |
| 9 | 3***1 | Проставка | |
| 11 | Ш***6 | Шплинт 4x36 | |
| 13 | 2***1 | Болт М12х1,25-6gх45 | |
| 13 | 2***0 | Болт М12х1,25-6gх45 | |
| 14 | Ш***Т | Шайба 12.ОТ | |
| 15 | 3***2 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 15 | 3***0 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 16 | 3***5 | Пластина стопорная | |
| 16 | 3***0 | Пластина стопорная | |
| 17 | 2***6 | Прижим | |
| 17 | 2***0 | Прижим | |
| 19 | Ш***Т | Шайба 24Т | |
| 20 | 3***5 | Гайка | |
| 20 | 3***0 | Гайка | |
| 21 | 7***8 | Шайба | |
| 21 | 7***0 | Шайба | |
| 22 | 2***1 | Опора | |
| 22 | 2***0 | Опора | |
| 23 | 4***4 | Амортизатор | |
| 24 | 2***5 | Упор | |
| 24 | 2***0 | Упор | |
| 25 | 5***9 | Кольцо С60 | |
| 26 | 4***4 | Датчик ТМ100-В | |
| 26 | 4***5 | Датчик ТМ100-ВТ | |
| 26 | 4***9 | Датчик ТМ100-ВЭ | |
| 27 | 4***4 | Датчик сигнализатора температуры ТМ111-01 | |
| 28 | 2***1 | Болт 3М12-6gх35 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт 3M12-6gx35 | |
| 29 | 3***4 | Винт | |
| 29 | 3***0 | Винт | |
| 30 | 3***1 | Шайба |
