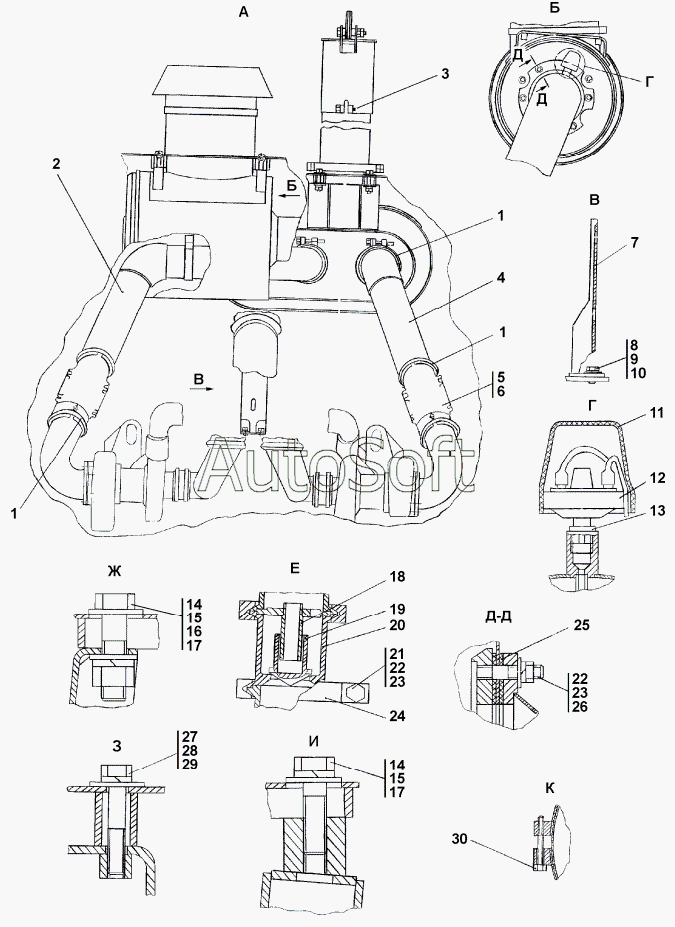

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-05-3СП Установка систем воздухоочистки и выпуска
1
1
24
24
6
6
2
2
19
19
5
5
3
3
23
10
15
9
16
8
17
17
18
4
2
2
4
4
18
7
1
1
1
1
11
24
24
25
25
14
14
14
30
30
20
19
3
27
27
15
15
21
8
8
22
22
16
23
23
9
28
17
29
29
26
26
10
10
12
13
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Хомут | |
| 1 | 1***) | Хомут | |
| 1 | 4***) | Хомут | |
| 1 | 4***) | Хомут | |
| 2 | 3***) | Газовод | |
| 2 | 3***) | Газовод | |
| 2 | 4***) | Хомут | |
| 2 | 4***) | Хомут | |
| 3 | 4***3 | Рукав | |
| 3 | 4***0 | Рукав | |
| 3 | Б***0 | Болт М10-6gx50 | |
| 4 | 1***2 | Хомут стяжной червячный 1055-У-02 | |
| 4 | 3***) | Газовод | |
| 4 | 3***) | Газовод | |
| 5 | 4***) | Хомут | |
| 5 | 4***) | Хомут | |
| 5 | С***Б | Компенсатор СК-524.000.00СБ | |
| 6 | 2***) | Труба | |
| 6 | 2***) | Труба | |
| 6 | Е***Б | Компенсатор ЕАЛР.302.666. 010СБ | |
| 7 | 4***) | Опора | |
| 8 | 2***0 | Болт M10x1,25-6gx30 | |
| 8 | 2***0 | Болт M10x1,25-6gx30 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | Г***8 | Гайка М8 | |
| 9 | Ш***Т | Шайба 10.ОТ | |
| 10 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 10 | Б***0 | Болт М8-6gx70 | |
| 11 | 4***2 | Колпачок защитный | |
| 12 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 13 | 1***2 | Кольцо 14x20 МН4152-62 | |
| 14 | 7***9 | Шайба ГОСТ 11371-78 | |
| 14 | 7***0 | Шайба ГОСТ 11371-78 | |
| 15 | Б***0 | Болт М12x1,25-6gx40 | |
| 15 | Б***0 | Болт М16x1,5-6gx60 | |
| 16 | Г***5 | Гайка М12x1,25 | |
| 16 | Г***5 | Гайка М16x1,5 | |
| 17 | Ш***Т | Шайба 12.ОТ | |
| 17 | Ш***Т | Шайба 16.ОТ | |
| 18 | 0***) | Направляющая | |
| 18 | Ш***2 | Шайба 12 | |
| 19 | 0***6 | Клапан | |
| 19 | 5***) | Воздухозаборник | |
| 19 | 5***) | Воздухозаборник | |
| 20 | 0***5 | Корпус | |
| 21 | Б***0 | Болт М8-6gx30 | |
| 22 | Г***8 | Гайка М8 | |
| 23 | 4***7 | Сильфон | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | 4***) | Хомут | |
| 24 | 4***) | Хомут | |
| 24 | 4***5 | Хомут | |
| 24 | 4***0 | Хомут | |
| 25 | 4***3 | Прокладка | |
| 25 | 4***0 | Прокладка | |
| 26 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 27 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 28 | Ш***Т | Шайба 12.ОТ | |
| 29 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 29 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 30 | 2***0 | Болт | |
| 30 | 2***0 | Болт |
