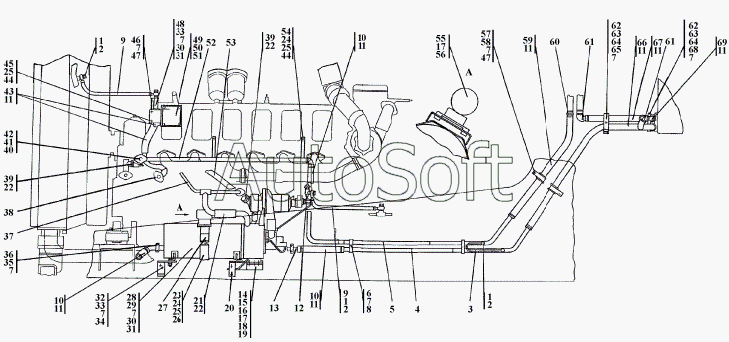

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-43-3СП Установка системы подогрева
47
47
18
51
41
56
68
35
34
31
31
26
44
44
65
8
8
21
39
66
67
59
24
24
22
22
22
11
11
11
11
11
11
11
11
11
49
28
55
15
33
29
43
16
7
7
7
7
7
40
25
25
25
17
17
50
30
27
9
9
9
12
45
14
61
61
53
48
37
60
20
20
32
13
3
38
52
5
4
46
10
10
10
10
69
58
57
2
2
2
64
64
1
1
1
42
19
63
63
62
62
6
54
36
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-43-3СП(SP) | 3***) | Установка системы подогрева | |
| 1 | 4***3 | Прокладка | |
| 2 | 7***2 | Болт зажимной | |
| 3 | 3***) | Трубопровод | |
| 4 | 3***) | Трубопровод | |
| 5 | 3***) | Трубопровод | |
| 6 | 2***6 | Прижим | |
| 7 | Ш***Т | Шайба 12.ОТ | |
| 8 | Б***5 | Болт М12x1,25-6gx55 | |
| 9 | 4***П | Рукав | |
| 10 | 4***9 | Рукав | |
| 11 | Х***2 | Хомут 1040-У-02 | |
| 12 | 4***П | Кран | |
| 13 | 3***) | Трубопровод | |
| 14 | 2***) | Газовод | |
| 15 | 2***0 | Шпилька М6 (Зп/6g)х 6 ГОСТ 22034-76 | |
| 16 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 17 | Ш***Т | Шайба 6Т | |
| 18 | Г***6 | Гайка М6 | |
| 19 | 2***8 | Прокладка | |
| 20 | 3***) | Опора | |
| 21 | 4***8 | Рукав | |
| 22 | Х***2 | Хомут 1055-У-02 | |
| 23 | 3***1 | Скоба | |
| 24 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 25 | Ш***Т | Шайба 8Т | |
| 26 | Г***8 | Гайка М8 | |
| 27 | 3***) | Скоба | |
| 28 | П***1 | Подогреватель ПЖД600И-1015006-01 | |
| 29 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 30 | Г***5 | Гайка М12x1,25 | |
| 31 | Б***5 | Болт М12x1,25-6gx25 | |
| 32 | 3***) | Опора | |
| 33 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 34 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 35 | Б***0 | Болт М12x1,25-6gx40 | |
| 36 | 2***9 | Прижим | |
| 37 | 2***) | Трубопровод | |
| 38 | 3***) | Трубопровод | |
| 39 | 4***5 | Рукав | |
| 40 | Ш***Т | Шайба 10.ОТ | |
| 41 | Б***5 | Болт М10x1,25-6gx25 | |
| 42 | 4***9 | Прокладка | |
| 43 | 4***3 | Рукав | |
| 44 | Б***6 | Болт М8-6gx16 | |
| 45 | 3***) | Корпус | |
| 46 | 2***7 | Пластина | |
| 47 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 48 | 2***) | Трубопровод | |
| 49 | П***0 | Щиток управления ПЖД600-1015410 | |
| 50 | Ш***5 | Шайба 5 | |
| 51 | В***6 | Винт ВМ5-6gx16 | |
| 52 | 3***) | Трубопровод | |
| 53 | 2***) | Трубопровод | |
| 54 | 2***3 | Пластина | |
| 55 | Т***0 | Коммутатор транзисторный ТК107А-3734000 | |
| 56 | Б***6 | Болт М6-6gx16 | |
| 57 | 7***7 | Хомутик | |
| 58 | 4***3 | Втулка | |
| 59 | 4***6 | Рукав | |
| 60 | 3***7 | Переходник | |
| 61 | 2***) | Переходник | |
| 62 | 2***7 | Прижим | |
| 63 | 2***8 | Втулка | |
| 64 | 7***3 | Прокладка | |
| 65 | Б***0 | Болт М12-6gx60 | |
| 66 | 4***5 | Рукав | |
| 67 | 4***2 | Рукав | |
| 68 | 2***5 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 69 | 4***1 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
