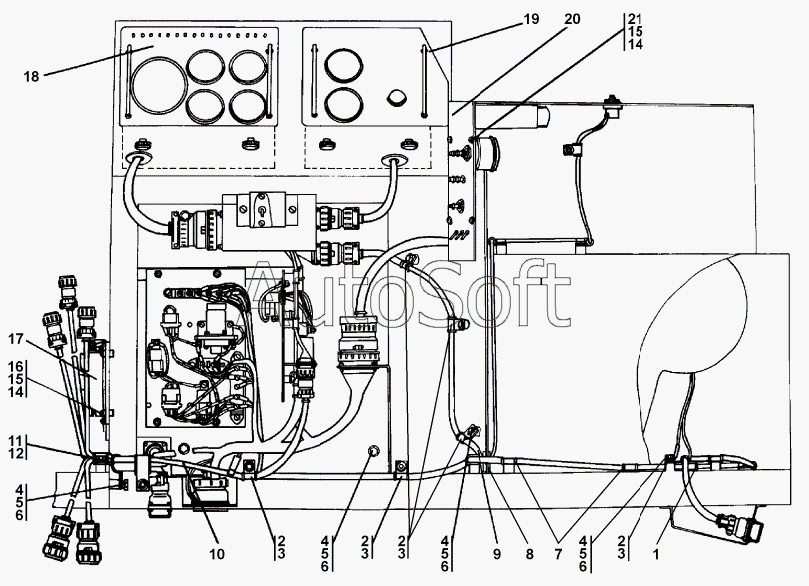

Каталог запасных частей к технике: Промтрактор ТГ-503Я (2006). 313502-10-17СП Электрооборудование пола кабины
20
20
20
20
20
20
18
18
18
19
19
19
9
9
10
10
11
2
2
2
2
8
12
7
3
3
3
3
1
4
4
4
4
16
21
15
15
5
5
5
5
14
14
14
6
6
6
6
6
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313502-10-17-10СП -10(SP) | 3***) | Электрооборудование пола кабины | |
| 313502-10-17-20СП -20(SP) | 3***) | Электрооборудование пола кабины | |
| 313502-10-17СП(SP) | 3***) | Электрооборудование пола кабины | |
| 1 | 7***6 | Прокладка | |
| 2 | 7***6 | Хомут | |
| 3 | 7***5 | Прокладка | |
| 4 | Б***6 | Болт М8-6gx16 | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 7***4 | Прокладка | |
| 8 | 7***2 | Кольцо | |
| 9 | 4***) | Жгут | |
| 9 | 4***) | Жгут | |
| 10 | 4***) | Жгут | |
| 10 | 4***) | Жгут | |
| 11 | 5***6 | Хомутик | |
| 12 | 7***3 | Прокладка | |
| 14 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 14 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 15 | Ш***Т | Шайба 6Т | |
| 16 | В***2 | Винт В.М6-6gx12 | |
| 17 | 2***0 | Регулятор напряжения 2712.3702.010 | |
| 18 | 3***) | Щиток приборов I | |
| 18 | 3***) | Щиток приборов I | |
| 18 | 3***) | Щиток приборов I | |
| 19 | 3***) | Щиток приборов | |
| 19 | 3***) | Щиток приборов | |
| 19 | 3***) | Щиток приборов | |
| 20 | 3***) | Щиток выключателей | |
| 20 | 3***) | Щиток выключателей | |
| 20 | 3***) | Щиток выключателей | |
| 20 | 3***) | Щиток выключателей | |
| 20 | 3***) | Щиток выключателей | |
| 20 | 3***) | Щиток выключателей | |
| 21 | В***6 | Винт В.М6-6gx16 |
