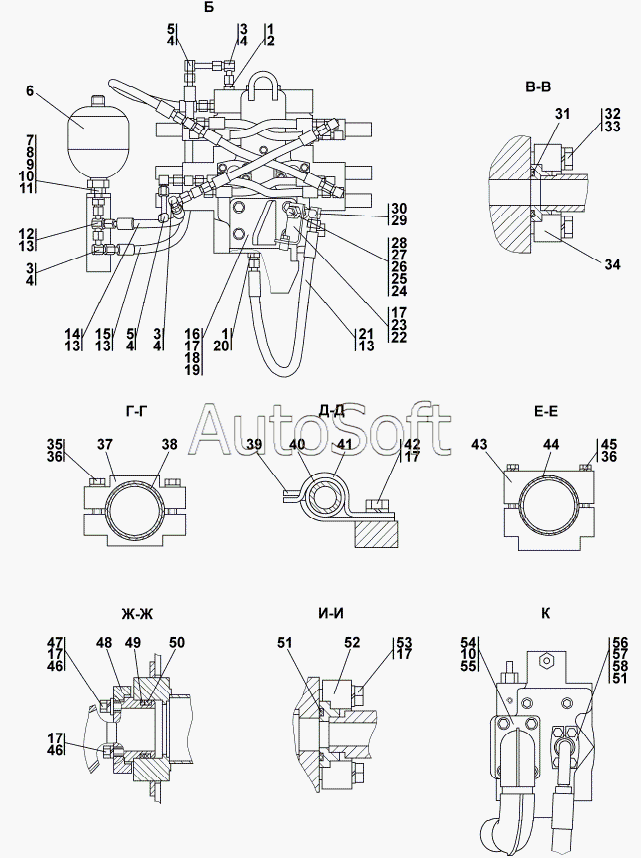

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1522-26-1СП/-01СП/-02СП Установка гидросистемы
1
1
2
2
3
3
3
3
4
4
4
4
4
5
5
5
6
7
7
8
8
9
10
10
11
12
12
13
13
13
13
14
14
15
15
16
17
17
17
17
17
17
18
18
19
20
20
21
21
22
22
23
24
24
25
25
26
27
28
28
29
29
30
31
32
32
33
34
34
35
36
36
37
37
38
39
39
40
41
41
42
43
43
44
45
46
46
47
47
48
48
49
50
51
51
52
52
53
53
54
54
55
56
56
57
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***К | Шайба специальная | |
| 2 | 3***6 | Штуцер ввертной | |
| 2 | 3***0 | Штуцер ввертной | |
| 3 | 3***) | Угольник | |
| 3 | 3***) | Угольник | |
| 4 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 5 | 3***) | Угольник | |
| 5 | 3***) | Угольник | |
| 6 | Н***A | Гидроаккумулятор НАD1-200-1X/ 50J04C-1Е111-BA | |
| 7 | 2***3 | Штуцер ввертной | |
| 7 | 2***0 | Штуцер ввертной | |
| 8 | 2***6 | Шайба специальная | |
| 8 | 2***0 | Шайба специальная | |
| 9 | Г***5 | Гайка М16x1,5 | |
| 10 | Ш***Т | Шайба 16 ОТ | |
| 11 | 0***8 | Кольцо 019-023-25-2-51-1668 | |
| 12 | 3***P | Тройник | |
| 12 | 3***) | Тройник | |
| 13 | 0***8 | Кольцо | |
| 14 | 3***) | Рукав d.8 | |
| 14 | 3***) | Рукав d.8 | |
| 15 | 3***) | Рукав d.8 | |
| 15 | 3***) | Рукав d.8 | |
| 16 | Б***0 | Болт М12x1,25-6gx30 | |
| 17 | Ш***Т | Шайба 12 ОТ | |
| 18 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 19 | Ш***2 | Шайба 12 | |
| 20 | 3***1 | Штуцер ввертной | |
| 20 | 3***0 | Штуцер ввертной | |
| 21 | 0***) | Рукав d.8 | |
| 21 | 0***) | Рукав d.8 | |
| 22 | 1***1 | Планка | |
| 22 | 1***0 | Планка | |
| 23 | Б***0 | Болт М12x1,25-6gx20 | |
| 24 | 1***7 | Переходник | |
| 24 | 1***0 | Переходник | |
| 25 | 3***5 | Пробка | |
| 25 | 3***0 | Пробка | |
| 26 | Ш***0 | Шайба 20 | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | Н***2 | Контргайка | |
| 28 | Н***1 | Контргайка | |
| 29 | 0***) | Угольник | |
| 29 | 0***) | Угольник | |
| 30 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 31 | 0***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 32 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 33 | Ш***Т | Шайба 10 ОТ | |
| 34 | 3***7 | Фланец | |
| 34 | 3***0 | Фланец | |
| 35 | Б***0 | Болт М8-6gx40 | |
| 36 | Ш***Т | Шайба 8Т | |
| 37 | 5***5 | Бугель | |
| 37 | 5***0 | Бугель | |
| 38 | 7***4 | Прокладка | |
| 39 | 2***7 | Планка | |
| 39 | 2***0 | Планка | |
| 40 | 4***5 | Втулка | |
| 41 | 2***6 | Скоба | |
| 41 | 2***0 | Скоба | |
| 42 | Б***5 | Болт М12x1,25-6gx25 | |
| 43 | 3***5 | Бугель | |
| 43 | 3***0 | Бугель | |
| 44 | 7***1 | Прокладка | |
| 45 | Б***0 | Болт М8-6gx70 | |
| 46 | Б***0 | Болт М12x1,25-6gx40 | |
| 47 | 4***6 | Шайба | |
| 47 | 4***0 | Шайба | |
| 48 | 2***2 | Фланец | |
| 48 | 2***0 | Фланец | |
| 49 | 7***7 | Шайба защитная | |
| 50 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 51 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 52 | 3***6 | Фланец | |
| 52 | 3***0 | Фланец | |
| 53 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 53 | 2***0 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 55 | 0***8 | Кольцо | |
| 56 | 3***5 | Фланец | |
| 56 | 3***0 | Фланец | |
| 57 | 2***1 | Болт М14-6gх50 | |
| 57 | 2***0 | Болт М14-6gх50 | |
| 58 | Ш***Т | Шайба 14 ОТ |
