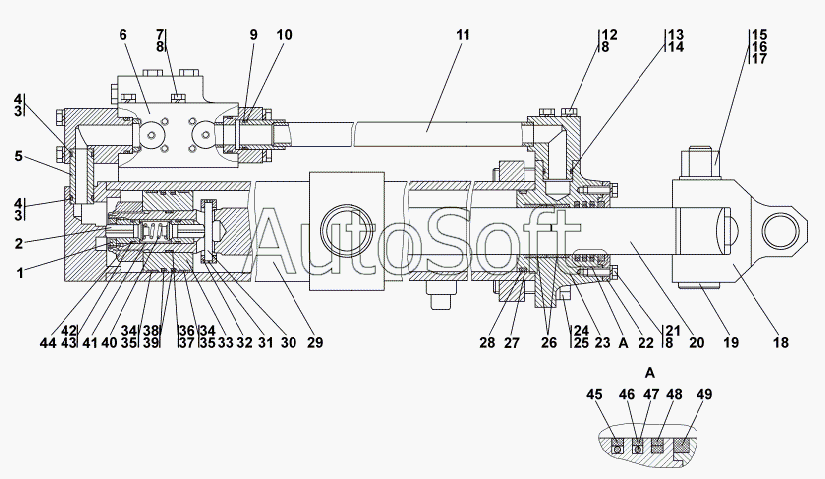

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1501-26-501-03СП Гидроцилиндр
35
35
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
34
21
36
37
38
39
40
41
42
43
44
45
46
47
48
49
11
1501-26-501-03-20СП -20SP
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
1501-26-501-03СП(SP)
11
12
12
13
14
15
15
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-26-501-03-20СП -20SP | 1***P | Гидроцилиндр | |
| 1501-26-501-03СП(SP) | 1***) | Гидроцилиндр | |
| 1 | 1***2 | Заглушка | |
| 2 | 1***) | Клапан | |
| 3 | 2***8 | Кольцо защитное | |
| 4 | 0***8 | Кольцо ГОСТ 9833-73 | |
| 5 | 1***9 | Втулка | |
| 5 | 1***0 | Втулка | |
| 6 | 1***) | Устройство перепускное | |
| 6 | 1***) | Устройство перепускное | |
| 7 | 2***1 | Болт 3М12x1,25-6gx105 | |
| 7 | 2***0 | Болт 3М12x1,25-6gx105 | |
| 8 | Ш***Т | Шайба 12 ОТ | |
| 9 | 0***1 | Кольцо 030-035-30-2-ИРП-1314-1 | |
| 10 | 4***6 | Кольцо уплотнительное | |
| 11 | 1***) | Трубопровод | |
| 11 | 1***) | Трубопровод | |
| 12 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 12 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 13 | 2***0 | Кольцо защитное | |
| 14 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 15 | 3***1 | Гайка М30х2 | |
| 15 | 3***0 | Гайка М30х2 | |
| 16 | Ш***1 | Шплинт 6,3x71 | |
| 17 | 3***1 | Шайба 30 | |
| 17 | 3***0 | Шайба 30 | |
| 18 | 1***8 | Проушина | |
| 19 | 1***) | Палец | |
| 20 | 1***3 | Шток | |
| 20 | 1***0 | Шток | |
| 21 | Б***5 | Болт М12x1,25-6gx25 | |
| 22 | 1***1 | Скребок | |
| 23 | 1***0 | Крышка | |
| 24 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 25 | Ш***Т | Шайба 24Т | |
| 26 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 27 | 1***9 | Кольцо защитное | |
| 28 | 1***1 | Кольцо ГОСТ 9833-73 | |
| 29 | 1***) | Корпус | |
| 29 | 1***) | Корпус | |
| 30 | 1***5 | Палец | |
| 31 | 5***1 | Кольцо | |
| 32 | 1***4 | Втулка | |
| 33 | 1***1 | Поршень | |
| 34 | 1***2 | Втулка опорная | |
| 35 | Е***2 | Поршневое опорно-направляющее кольцо Е21Т-110-12-3,0 ТУ 2290-004-48774662-2002 (допускается замена на поз.34) | |
| 36 | 4***5 | Шайба защитная | |
| 37 | 0***0 | Кольцо 042-050-46-2-51-1668 -00 | |
| 38 | 1***3 | Кольцо уплотнительное | |
| 39 | 0***8 | Кольцо 090-100-58-2-51-1668 | |
| 40 | 3***7 | Пружина | |
| 41 | 1***3 | Проставка | |
| 42 | 4***1 | Кольцо защитное | |
| 43 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 44 | 1***5 | Гайка специальная | |
| 45 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 46 | 3***1 | Кольцо уплотнительное | |
| 47 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 48 | 2***) | Грязесъемник 3-d | |
| 49 | Г***d | Грязесъемник 3-d |
