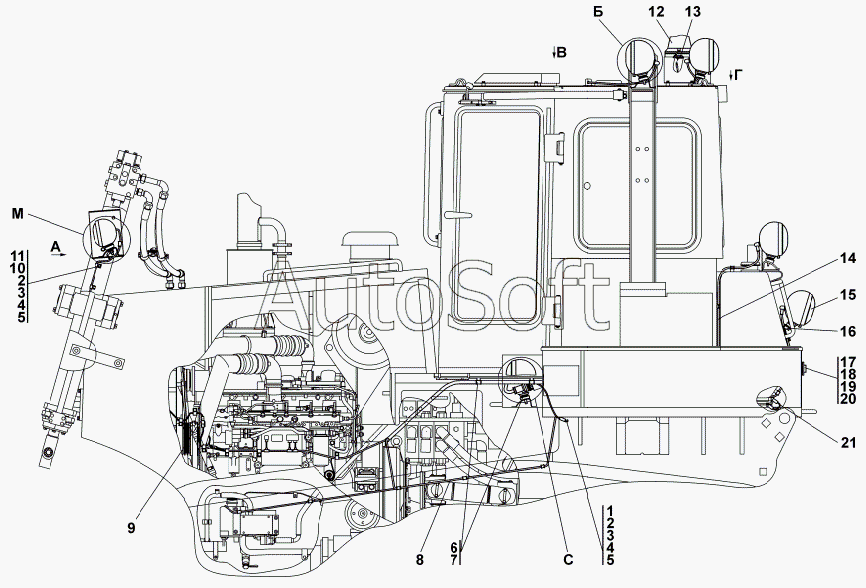

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1526-10-1СП/-01СРП Электрооборудование
1526-10-1СП(SP)
1526-10-1-20СП(SP)
1526-10-1-01СП(SP)
1526-10-1-01-20СП(SP)
1
1
2
2
3
3
4
4
4
5
5
5
6
7
8
8
8
9
9
9
10
11
12
12
13
14
14
14
15
15
15
16
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1526-10-1-01-20СП(SP) | 1***) | Электрооборудование | |
| 1526-10-1-01СП(SP) | 1***) | Электрооборудование | |
| 1526-10-1-20СП(SP) | 1***) | Электрооборудование | |
| 1526-10-1СП(SP) | 1***) | Электрооборудование | |
| 1 | 2***P | Провод | |
| 1 | 2***) | Провод | |
| 2 | Б***6 | Болт М8-6gx16 | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 6 | 7***2 | Прокладка | |
| 7 | 7***8 | Хомутик | |
| 8 | 1***) | Установка электрооборудования на раме | |
| 8 | 1***) | Установка электрооборудования на раме | |
| 8 | 1***) | Установка электрооборудования на раме | |
| 9 | 1***) | Электрооборудование передней облицовки | |
| 9 | 1***) | Электрооборудование передней облицовки | |
| 9 | 1***) | Электрооборудование передней облицовки | |
| 10 | 7***9 | Хомутик | |
| 11 | 7***4 | Прокладка | |
| 12 | 3***P | Маяк проблесковый | |
| 12 | 3***) | Маяк проблесковый | |
| 13 | 7***5 | Кольцо | |
| 14 | 1***) | Электрооборудование топливного бака | |
| 14 | 1***) | Электрооборудование топливного бака | |
| 14 | 1***) | Электрооборудование топливного бака | |
| 15 | 3***0 | Фара ГОСТ 3544-75 | |
| 15 | 3***0 | Фара ГОСТ 3544-75 | |
| 15 | 3***0 | Фара ГОСТ 3544-75 | |
| 16 | 2***P | Провод | |
| 16 | 2***) | Провод | |
| 17 | В***2 | Винт В.М6-6gx12 | |
| 18 | Ш***Т | Шайба 6Т | |
| 19 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 20 | Ф***0 | Световозвращатель ФП-310Е-0 | |
| 21 | 2***P | Провод | |
| 21 | 2***) | Провод |
