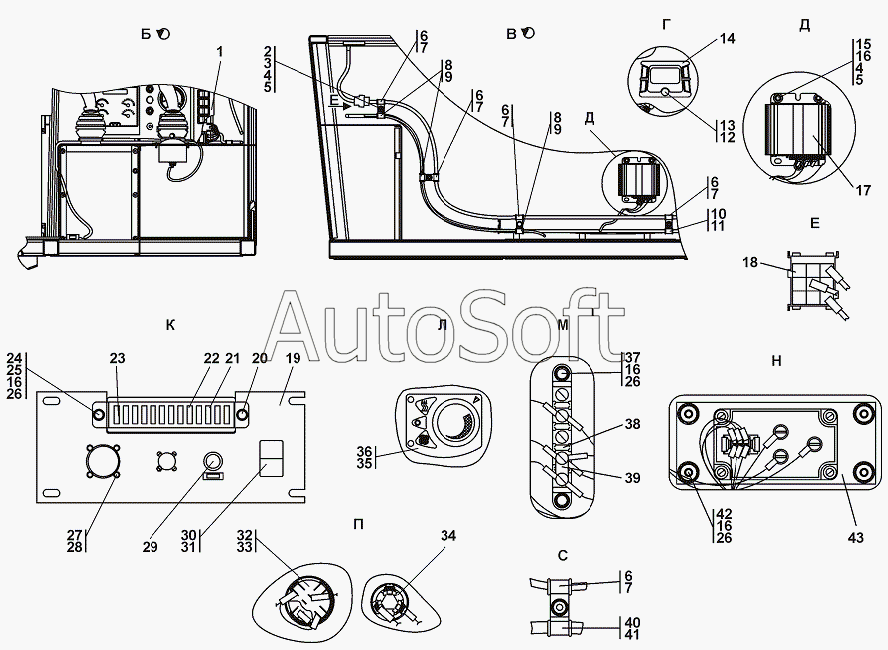

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1526-10-12-02СП Электрооборудование пола кабины
33
25
26
26
26
26
27
27
28
29
30
31
32
32
32
24
34
35
36
37
38
39
39
40
41
42
43
43
12
1
2
3
4
4
4
5
5
6
6
6
6
6
7
7
7
7
7
8
8
9
9
10
11
1
13
14
15
16
16
16
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Щиток приборов | |
| 1 | 1***) | Щиток приборов | |
| 2 | Б***6 | Болт М8-6gx16 | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | Ш***8 | Шайба 8 | |
| 6 | 7***7 | Прокладка | |
| 7 | 4***0 | Хомутик | |
| 8 | 7***2 | Прокладка | |
| 9 | 4***0 | Хомутик | |
| 10 | 7***3 | Прокладка | |
| 11 | 7***8 | Хомутик | |
| 12 | Ф***т | Фиксирующий винт | |
| 13 | К***а | Крышка | |
| 14 | 2***0 | Устройство управления «Easy Start» 22 1100032 88000 | |
| 15 | Б***5 | Болт М8-6gx35 | |
| 16 | Ш***Т | Шайба 6Т | |
| 17 | П***У | Преобразователь напряжения ПН24/125 РИВП 453741.006 ТУ | |
| 18 | К***я | Колодка штыревая | |
| 19 | 1***2 | Панель | |
| 19 | 1***0 | Панель | |
| 20 | 4***4 | Блок предохранителей 41.3722.00-09 | |
| 21 | 4***0 | Предохранитель 25 А 355.3722 | |
| 22 | 4***0 | Предохранитель 20А 354.3722 | |
| 23 | 4***0 | Предохранитель 10А 352.3722 | |
| 24 | В***2 | Винт В.М6-6gx22 | |
| 25 | Г***6 | Гайка М6 | |
| 26 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 28 | 4***7 | Винт 4x16 | |
| 29 | П***0 | Розетка штепсельная ПС-500 | |
| 30 | П***7 | Переключатель П147-02.17 | |
| 31 | 6***8 | Рамка выключателей 60.3710116-08 | |
| 32 | 4***7 | Выключатель стартера и приборов ВК 353 | |
| 32 | 4***8 | Выключатель стартера и приборов ВК 353 Э | |
| 32 | 4***9 | Выключатель стартера и приборов ВК 353 Т | |
| 33 | Г***0 | Гайка 157.000 | |
| 34 | Ф***У | Выключатель кнопочный Ф53710.000 ТУ | |
| 35 | Ш***9 | Шуруп 2-3x25.019 | |
| 36 | М***р | Мини-регулятор | |
| 37 | Б***0 | Болт М6-6gx20 | |
| 38 | 1***0 | Панель соединительная 17.3723.000 | |
| 39 | 2***1 | Шинка | |
| 39 | 2***0 | Шинка | |
| 40 | 7***4 | Прокладка | |
| 41 | 4***4 | Хомутик | |
| 42 | Б***6 | Болт М6-6gx16 | |
| 43 | 4***) | Панель | |
| 43 | 4***) | Панель |
