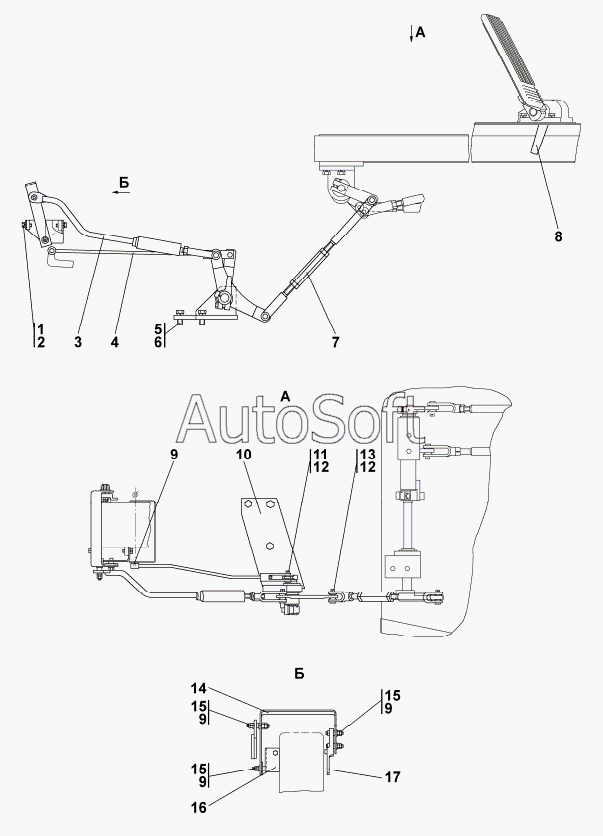

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1502-13-1СП Управление трактором
9
17
16
16
15
15
15
14
14
13
13
12
12
11
11
10
10
1502-13-1СП(SP)
9
9
9
9
8
8
7
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-13-1СП(SP) | 1***) | Управление трактором | |
| 1 | Б***6 | Болт М6-6gx16 | |
| 2 | Ш***Т | Шайба 6Т | |
| 3 | 2***) | Тяга | |
| 3 | 2***) | Тяга | |
| 4 | 2***P | Тяга | |
| 4 | 2***) | Тяга | |
| 5 | Б***5 | Болт М12-6gx25 | |
| 6 | Ш***Т | Шайба 12.ОТ | |
| 7 | 3***) | Тяга | |
| 7 | 3***) | Тяга | |
| 8 | 1***) | Привод управления | |
| 8 | 1***) | Привод управления | |
| 9 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 10 | 2***) | Мостик | |
| 10 | 2***) | Мостик | |
| 11 | 4***2 | Ось | |
| 11 | 4***0 | Ось | |
| 12 | Ш***4 | Шплинт 3,2x14 | |
| 13 | 4***9 | Ось | |
| 13 | 4***0 | Ось | |
| 14 | 2***) | Опора | |
| 14 | 2***) | Опора | |
| 15 | Г***6 | Гайка М6 | |
| 16 | 2***) | Опора | |
| 16 | 2***) | Опора | |
| 17 | 2***) | Рычаг |
