Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1501-96-2СП Агрегат тяговый
26
18
18
18
19
19
19
20
20
20
20
21
21
21
21
22
22
22
22
22
23
23
24
25
18
26
27
28
28
29
29
29
30
30
31
32
32
33
33
9
9
2
2
2
3
3
3
4
4
4
5
5
6
7
7
8
1
9
10
10
10
10
10
10
11
12
13
14
15
16
16
16
17
17
17
17

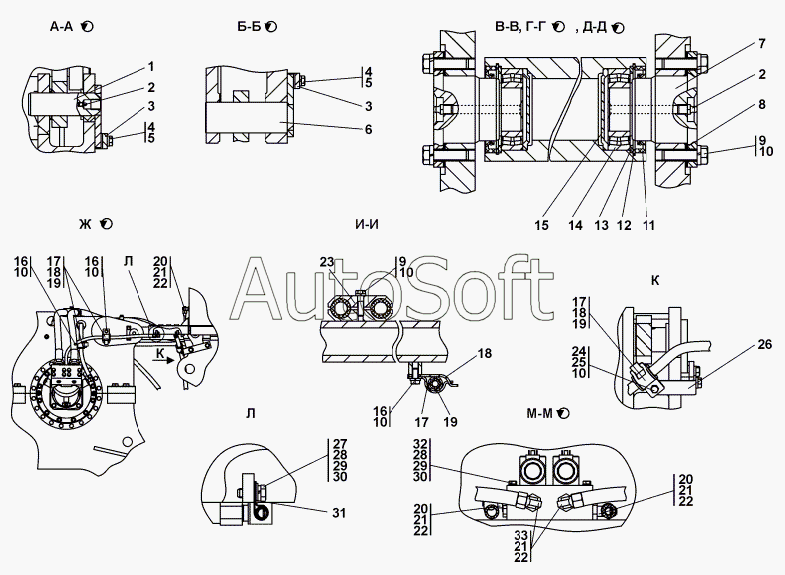

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***) | Палец | |
| 2 | М***р | Масленка 1.2.Кд.6хр | |
| 2 | М***р | Масленка 1.2.Ц6хр | |
| 3 | 4***2 | Планка | |
| 3 | 4***0 | Планка | |
| 4 | 2***1 | Болт М16-6gх30 | |
| 4 | 2***0 | Болт M16-6gx30 | |
| 5 | Ш***Т | Шайба 16 ОТ | |
| 6 | 0***) | Палец | |
| 7 | 1***4 | Опора | |
| 7 | 1***0 | Опора | |
| 8 | 1***0 | Кольцо регулировочное | |
| 9 | 2***1 | Болт М12х1,25-6gх45 | |
| 9 | 2***0 | Болт М12х1,25-6gх45 | |
| 10 | Ш***Т | Шайба 12 ОТ | |
| 11 | М***3 | Манжета 1.2-65x90-3 | |
| 12 | 7***8 | Кольцо С90 | |
| 13 | 1***3 | Кольцо упорное | |
| 14 | 3***9 | Подшипник 3509 | |
| 15 | 1***2 | Крышка | |
| 16 | Б***0 | Болт М12x1,25-6gx30 | |
| 17 | 2***6 | Скоба | |
| 17 | 2***0 | Скоба | |
| 18 | 2***7 | Планка | |
| 18 | 2***0 | Планка | |
| 19 | 4***5 | Втулка | |
| 20 | 5***7 | Угольник ввертной | |
| 20 | 5***0 | Угольник ввертной | |
| 21 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 22 | Н***2 | Контргайка | |
| 22 | Н***1 | Контргайка | |
| 23 | 2***1 | Бугель | |
| 23 | 2***0 | Бугель | |
| 24 | Б***0 | Болт М12-6gx30 | |
| 25 | Г***2 | Гайка М12 | |
| 26 | 3***7 | Опора | |
| 26 | 3***0 | Опора | |
| 27 | Б***0 | Болт М8-6gx20 | |
| 28 | Ш***Т | Шайба 8Т | |
| 29 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | Ш***8 | Шайба 8 | |
| 31 | 4***9 | Хомутик | |
| 32 | 2***0 | Болт M8-6gx90 | |
| 32 | 2***0 | Болт M8-6gx90 | |
| 33 | 3***9 | Угольник поворотный | |
| 33 | 3***0 | Угольник поворотный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
