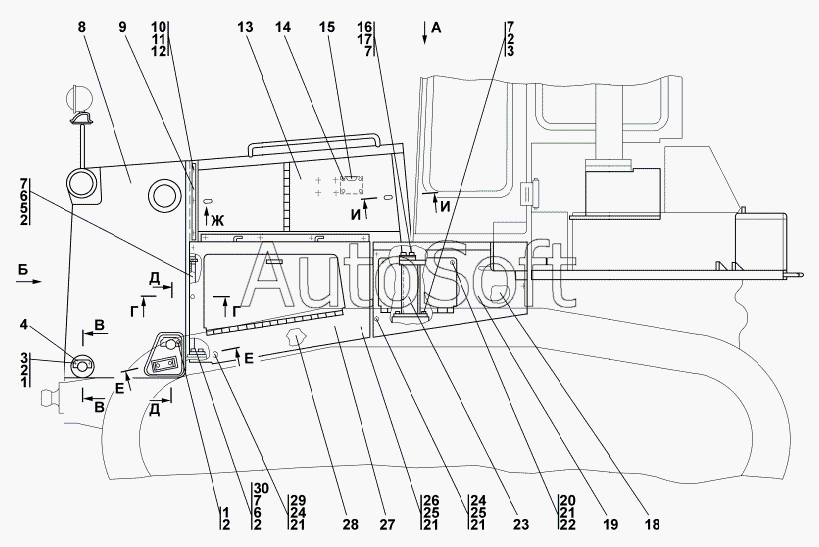

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1501-55-1-01СП Облицовка
23
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
16
24
24
24
25
25
26
26
27
27
28
28
29
30
30
7
7
1501-55-1-01-20СП(SP)
1
1
1
2
2
2
2
2
3
3
3
4
5
5
6
6
6
7
7
7
1501-55-1-01СП(SP)
8
8
9
9
10
11
12
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1501-55-1-01-20СП(SP) | 1***) | Облицовка | |
| 1501-55-1-01СП(SP) | 1***) | Облицовка | |
| 1 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 2 | Ш***Т | Шайба 16 ОТ | |
| 3 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 4 | 2***1 | Накладка | |
| 5 | 2***) | Стойка | |
| 5 | 2***) | Стойка | |
| 6 | 7***9 | Шайба ГОСТ 11371-78 | |
| 6 | 7***0 | Шайба ГОСТ 11371-78 | |
| 7 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 8 | 1***) | Корпус | |
| 8 | 1***) | Корпус | |
| 9 | 2***1 | Накладка | |
| 9 | 2***0 | Накладка | |
| 10 | Б***5 | Болт М8-6gx25 | |
| 11 | Ш***Т | Шайба 8Т | |
| 12 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 13 | 1***) | Капот | |
| 13 | 1***) | Капот | |
| 14 | З***6 | Заклепка 3120-32-06 | |
| 15 | 4***7 | Табличка 125х80 ГОСТ 12971-67 | |
| 16 | 2***4 | Планка | |
| 16 | 2***0 | Планка | |
| 17 | 7***3 | Пружина | |
| 17 | 7***0 | Пружина | |
| 18 | 1***) | Боковина | |
| 18 | 1***) | Боковина | |
| 19 | 1***) | Боковина | |
| 19 | 1***) | Боковина | |
| 20 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 20 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 21 | Ш***Т | Шайба 12 ОТ | |
| 22 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 23 | 2***) | Кронштейн | |
| 23 | 2***) | Кронштейн | |
| 24 | 3***1 | Шайба | |
| 24 | 3***0 | Шайба | |
| 25 | Б***5 | Болт М12x1,25-6gx25 | |
| 26 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 26 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 27 | 1***) | Боковина | |
| 27 | 1***) | Боковина | |
| 28 | 1***) | Боковина | |
| 28 | 1***) | Боковина | |
| 29 | Б***0 | Болт М12x1,25-6gx40 | |
| 30 | 2***) | Стойка | |
| 30 | 2***) | Стойка |
