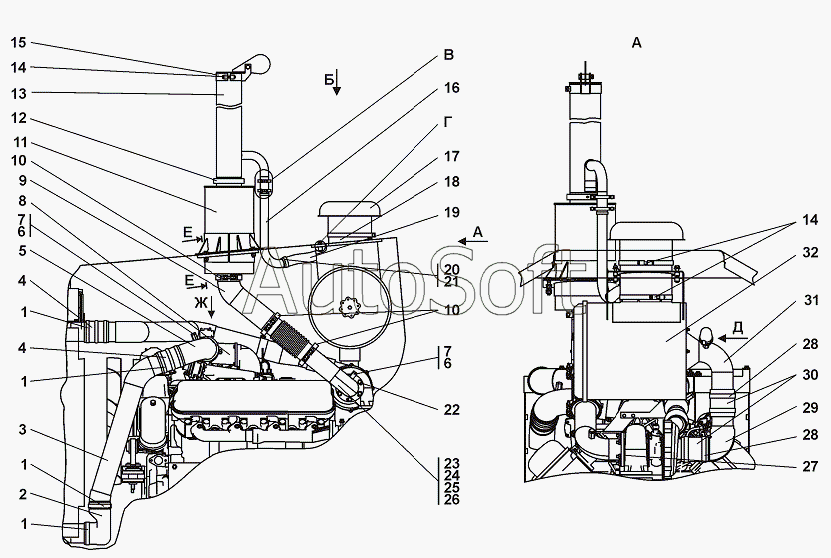

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 2022-05-1СП Установка систем воздухоочистки и выпуска
26
17
18
18
19
19
20
20
21
22
22
23
24
25
25
17
27
28
28
28
29
29
30
30
31
31
32
32
2022-05-1СП(SP)
2022-05-1-20СП(SP)
10
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
1
1
1
1
10
10
11
11
12
12
13
13
14
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-05-1-20СП(SP) | 2***) | Установка систем воздухоочистки и выпуска | |
| 2022-05-1СП(SP) | 2***) | Установка систем воздухоочистки и выпуска | |
| 1 | 3***4 | Хомут 3926704 | |
| 2 | Р***6 | Патрубок Р600326 | |
| 3 | 2***) | Воздуховод | |
| 3 | 2***) | Воздуховод | |
| 4 | 3***9 | Шланг 3071049 | |
| 5 | 2***) | Воздуховод | |
| 5 | 2***) | Воздуховод | |
| 6 | 1***2 | Кольцо 14x20 МН 4152-62 | |
| 7 | 3***0 | Пробка | |
| 7 | 3***0 | Пробка | |
| 8 | 2***) | Воздуховод | |
| 8 | 2***) | Воздуховод | |
| 9 | 1***) | Газовод | |
| 9 | 1***) | Газовод | |
| 10 | 1***) | Хомут | |
| 10 | 1***) | Хомут | |
| 11 | 1***) | Глушитель | |
| 11 | 1***) | Глушитель | |
| 12 | 1***P | Хомут | |
| 12 | 1***) | Хомут | |
| 13 | 1***) | Труба выпускная | |
| 13 | 1***) | Труба выпускная | |
| 14 | 2***0 | Болт | |
| 14 | 2***0 | Болт | |
| 15 | 1***) | Крышка с хомутом | |
| 15 | 1***) | Крышка с хомутом | |
| 16 | 1***) | Труба | |
| 16 | 1***) | Труба | |
| 17 | 4***) | Воздухозаборник | |
| 17 | 4***) | Воздухозаборник | |
| 18 | 1***) | Воздухоочиститель циклонный | |
| 18 | 1***) | Воздухоочиститель циклонный | |
| 19 | 4***4 | Рукав | |
| 19 | 4***0 | Рукав | |
| 20 | 4***) | Хомут | |
| 20 | 4***) | Хомут | |
| 21 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 22 | 1***) | Газовод | |
| 22 | 1***) | Газовод | |
| 23 | Г***0 | Гайка М10 | |
| 24 | Ш***0 | Шайба 10 | |
| 25 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 26 | Ш***0 | Шайба 10 | |
| 27 | 8***0 | Прокладка патрубка выпускного | |
| 28 | 4***P | Хомут | |
| 28 | 4***) | Хомут | |
| 29 | 1***) | Воздуховод | |
| 29 | 1***) | Воздуховод | |
| 30 | 4***5 | Рукав | |
| 30 | 4***0 | Рукав | |
| 31 | 1***) | Воздуховод | |
| 31 | 1***) | Воздуховод | |
| 32 | 1***) | Воздухоочиститель | |
| 32 | 1***) | Воздухоочиститель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
