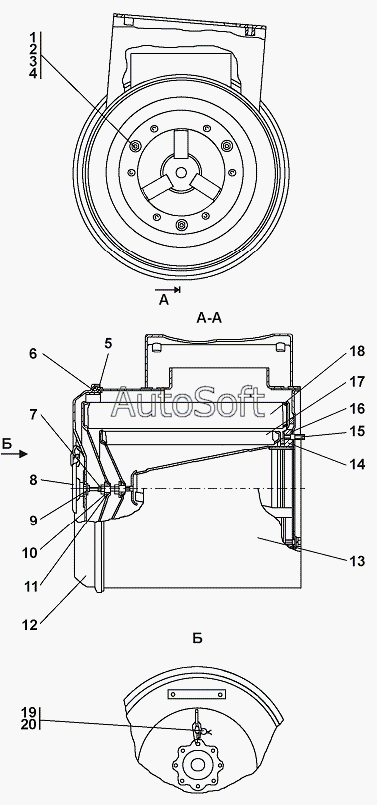

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1502-05-12СП Воздухоочиститель
1502-05-12СП(SP)
1502-05-12-20СП(SP)
1
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-05-12-20СП(SP) | 1***) | Воздухоочиститель | |
| 1502-05-12СП(SP) | 1***) | Воздухоочиститель | |
| 1 | Г***8 | Гайка М8 | |
| 2 | Ш***Т | Шайба 8Т | |
| 3 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | 2***5 | Шпилька М8 | |
| 4 | 2***0 | Шпилька М8 | |
| 5 | 4***4 | Кант №27 | |
| 6 | 4***2 | Прокладка | |
| 7 | 4***3 | Гайка | |
| 7 | 4***0 | Гайка | |
| 8 | 4***) | Ручка | |
| 8 | 4***) | Ручка | |
| 9 | 3***5 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | 4***4 | Шайба | |
| 10 | 4***0 | Шайба | |
| 11 | 4***2 | Прокладка | |
| 11 | 4***0 | Прокладка | |
| 12 | 4***) | Крышка | |
| 12 | 4***) | Крышка | |
| 13 | 1***) | Корпус | |
| 13 | 1***) | Корпус | |
| 14 | 4***) | Центратор | |
| 14 | 4***) | Центратор | |
| 15 | 2***0 | Шпилька М8 3п/6gх32.66.013 ГОСТ 22034-76 | |
| 15 | 2***0 | Шпилька М8 3п/6gх32.66.029 ГОСТ 22034-76 | |
| 16 | 4***3 | Прокладка | |
| 16 | 4***0 | Прокладка | |
| 17 | Т***1 | Элемент фильтрующий Т330.1109560-01 | |
| 17 | Т***2 | Элемент фильтрующий Т330.1109560-01 Т2 | |
| 18 | Т***2 | Элемент фильтрующий Т330.1109560-02 | |
| 18 | Т***2 | Элемент фильтрующий Т330.1109560-02Т2 | |
| 19 | 2***4 | Пломба свинцовая | |
| 20 | П***С | Проволока 0,8-0-С |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
