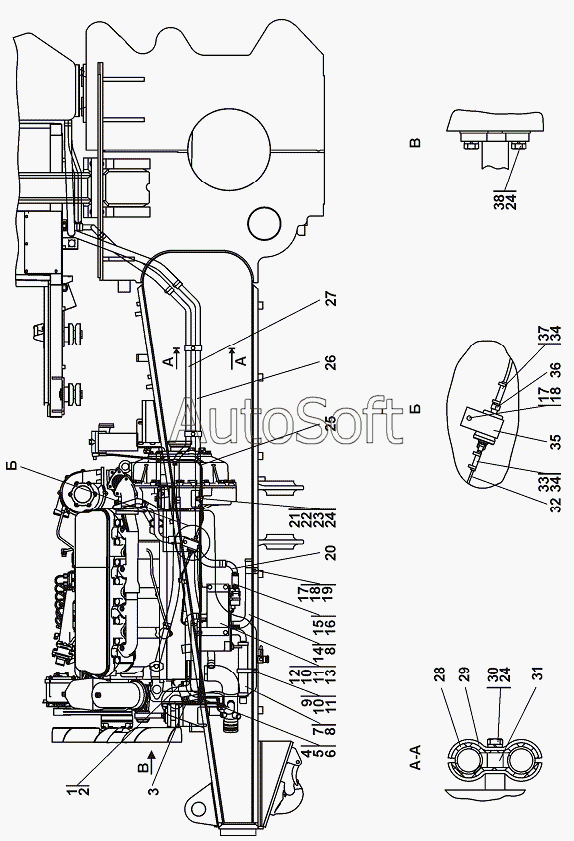

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1522-43-1СП Установка системы подогрева
29
21
22
23
24
24
24
25
26
26
27
27
28
20
29
30
31
32
33
34
34
35
36
37
38
9
1522-43-1-20СП(SP)
1
2
3
4
4
5
6
7
8
8
1522-43-1СП(SP)
10
10
11
11
12
13
14
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-43-1-20СП(SP) | 1***) | Установка системы подогрева | |
| 1522-43-1СП(SP) | 1***) | Установка системы подогрева | |
| 1 | 4***3 | Прокладка | |
| 2 | 7***7 | Пробка | |
| 3 | 1***) | Трубопровод | |
| 4 | 2***3 | Прижим | |
| 4 | 2***0 | Прижим | |
| 5 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 6 | Ш***Т | Шайба 10 ОТ | |
| 7 | П***а | Патрубок забора воздуха | |
| 8 | Х***й | Хомут стяжной | |
| 9 | 7***7 | Хомутик | |
| 10 | Б***5 | Болт М12x1,25-6gx25 | |
| 11 | Ш***Т | Шайба 12 ОТ | |
| 12 | 1***) | Кронштейн | |
| 13 | Ш***2 | Шайба 12 | |
| 14 | Т***я | Труба выхлопная | |
| 15 | Р***в | Рукав | |
| 16 | Х***й | Хомут стяжной | |
| 17 | Б***6 | Болт М6 | |
| 18 | Ш***а | Шайба | |
| 19 | Х***к | Хомутик | |
| 20 | 1***) | Трубопровод | |
| 21 | 7***6 | Прокладка | |
| 22 | 7***0 | Хомутик | |
| 23 | Б***6 | Болт М8-6gx16 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | Т***я | Труба пластиковая | |
| 26 | 2***1 | Труба | |
| 26 | 2***0 | Труба | |
| 27 | 2***0 | Труба | |
| 27 | 2***0 | Труба | |
| 28 | 7***9 | Прокладка | |
| 29 | 5***1 | Планка | |
| 29 | 5***1 | Планка | |
| 30 | Б***5 | Болт М8-6gx35 | |
| 31 | 5***6 | Втулка | |
| 32 | Т***я | Труба пластиковая | |
| 33 | Р***в | Рукав | |
| 34 | Х***й | Хомут стяжной | |
| 35 | Д***а | Держатель насоса | |
| 36 | Т***с | Топливный насос | |
| 37 | Р***в | Рукав | |
| 38 | Б***5 | Болт М8-6gx25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
