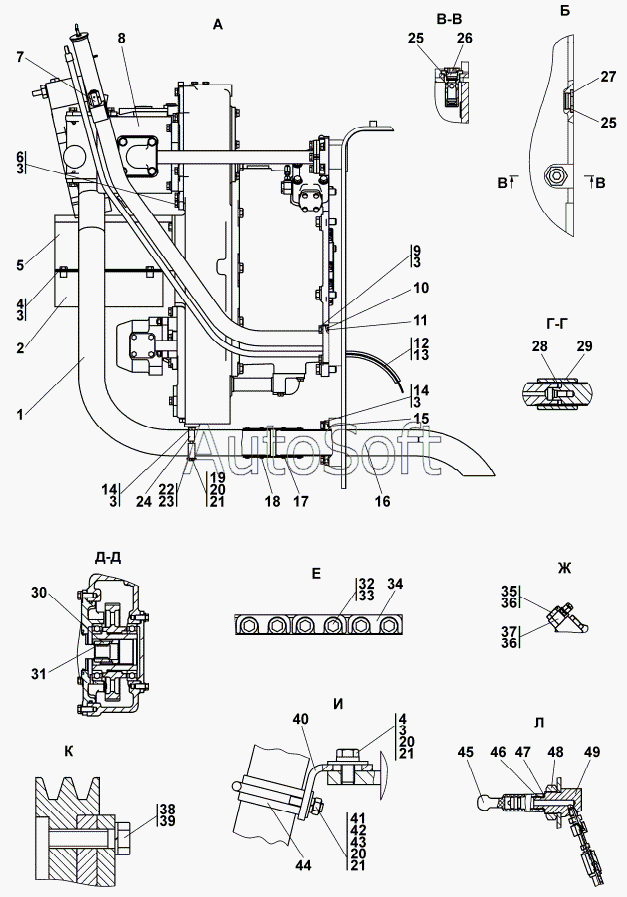

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1501-16-2СП Установка трансмиссии
34
38
38
37
37
36
36
35
35
34
39
33
32
32
31
31
30
29
28
45
49
49
48
48
47
46
46
45
27
44
43
42
41
41
40
40
7
14
14
13
12
11
11
10
9
7
15
6
5
5
4
4
3
3
3
3
3
3
2
2
1
22
27
26
26
25
25
24
24
23
22
1
21
21
21
20
20
20
20
19
18
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Труба | |
| 1 | 2***0 | Труба | |
| 2 | 2***) | Кожух | |
| 2 | 2***) | Кожух | |
| 3 | Ш***Т | Шайба 12.ОТ | |
| 4 | Б***5 | Болт М12x1,25-6gx25 | |
| 5 | 2***) | Кожух | |
| 5 | 2***) | Кожух | |
| 6 | Б***5 | Болт М12-6gx25 | |
| 7 | 4***) | Сапун | |
| 7 | 4***) | Сапун | |
| 9 | Б***5 | Болт М8-6gx35 | |
| 10 | 0***8 | Кольцо 080-090-58-2-51-1668 | |
| 11 | 2***) | Горловина | |
| 11 | 2***) | Горловина | |
| 12 | 3***) | Линейка | |
| 13 | 7***5 | Прокладка | |
| 14 | Б***0 | Болт М12-6gx30 | |
| 15 | 1***1 | Кольцо 100-110-58-2-ИРП-1314-1 | |
| 16 | 2***P | Трубопровод | |
| 16 | 2***) | Трубопровод | |
| 18 | 4***4 | Рукав | |
| 19 | Б***0 | Болт М8-6gx70 | |
| 20 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 20 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 21 | Ш***8 | Шайба 8 | |
| 22 | 3***5 | Бугель | |
| 22 | 3***0 | Бугель | |
| 23 | 4***0 | Уплотнение | |
| 24 | 2***) | Опора | |
| 24 | 2***) | Опора | |
| 25 | 0***8 | Кольцо 040-045-30-2-51-1668 | |
| 26 | 1***) | Клапан | |
| 26 | 1***) | Клапан | |
| 27 | 3***9 | Пробка | |
| 27 | 3***0 | Пробка | |
| 28 | 5***5 | Кольцо С52 | |
| 29 | 2***8 | Муфта | |
| 30 | 2***2 | Муфта | |
| 31 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 31 | 5***5 | Кольцо С70 | |
| 32 | 2***3 | Болт M20-6gx70 | |
| 32 | 2***0 | Болт M20-6gx70 | |
| 33 | Ш***Т | Шайба 20.ОТ | |
| 34 | 2***3 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 2***8 | Болт зажимной | |
| 35 | 2***0 | Болт зажимной | |
| 36 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 37 | 1***0 | Угольник | |
| 37 | 1***0 | Угольник | |
| 38 | 2***4 | Болт специальный | |
| 38 | 2***0 | Болт специальный | |
| 39 | Ш***0 | Шайба 10 | |
| 40 | 2***5 | Кронштейн | |
| 40 | 2***0 | Кронштейн | |
| 41 | 2***7 | Хомут | |
| 41 | 2***0 | Хомут | |
| 42 | Г***8 | Гайка М8 | |
| 43 | Ш***Т | Шайба 8Т | |
| 44 | 2***0 | Пластина | |
| 45 | М***Ч | Вилка резиновая МБШ 14/35-00ГЧ | |
| 45 | М***2 | Вилка резиновая МБШ 14/35-12 | |
| 46 | М***Ч | Вилка резиновая МБШ 14/35-00ГЧ | |
| 46 | М***2 | Вилка МБШ 14/35-02 | |
| 47 | U***Ч | Кольцо уплотнительное торцевое комбинированное USIТ 1/4" МБШ14/35-00ГЧ | |
| 48 | 3***5 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 48 | 3***0 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 49 | 4***8 | Муфта | |
| 49 | 4***0 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
