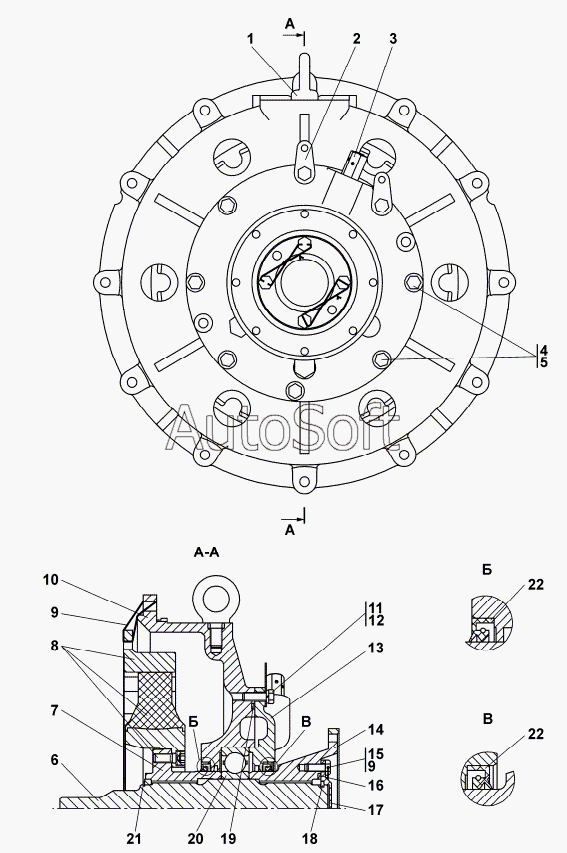

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 2002-20-3СП Муфта упругая
10
22
22
21
20
19
18
17
16
15
15
14
13
13
12
11
2002-20-3СП(SP)
10
9
9
8
7
6
5
4
4
3
3
2
1
1
2002-20-3-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2002-20-3-20СП(SP) | 2***) | Муфта упругая | |
| 2002-20-3СП(SP) | 2***) | Муфта упругая | |
| 1 | 2***0 | Рым-болт М16.05 ГОСТ 4751-73 | |
| 1 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 2 | 2***0 | Планка | |
| 3 | 4***) | Сапун | |
| 3 | 4***) | Сапун | |
| 4 | 3***1 | Пробка | |
| 4 | 3***0 | Пробка | |
| 5 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 6 | 2***8 | Вал | |
| 7 | 1***) | Ступица | |
| 8 | С***1 | Муфта упругая «Centa» СМ-2400-14-65381 | |
| 9 | П***С | Проволока 1,6-О-С | |
| 10 | 2***1 | Корпус | |
| 10 | 2***0 | Корпус | |
| 11 | Б***5 | Болт М12-6gx35 | |
| 12 | Ш***Т | Шайба 12.ОТ | |
| 13 | 2***5 | Крышка | |
| 13 | 2***0 | Крышка | |
| 14 | 2***) | Фланец | |
| 15 | 2***1 | Болт 3М10-6gх25 | |
| 15 | 2***0 | Болт 3M10-6gx25 | |
| 16 | 0***8 | Кольцо 080-090-58-2-51-1668 | |
| 17 | 2***9 | Крышка | |
| 18 | 2***0 | Кольцо | |
| 19 | 2***3 | Кольцо ГОСТ 18829-73 | |
| 20 | 1***5 | Подшипник 180315 | |
| 21 | 5***9 | Кольцо С60 | |
| 22 | 9***) | Манжета 95-120-12 BAB SL AS DIN 3761 (Art-№2315) |
