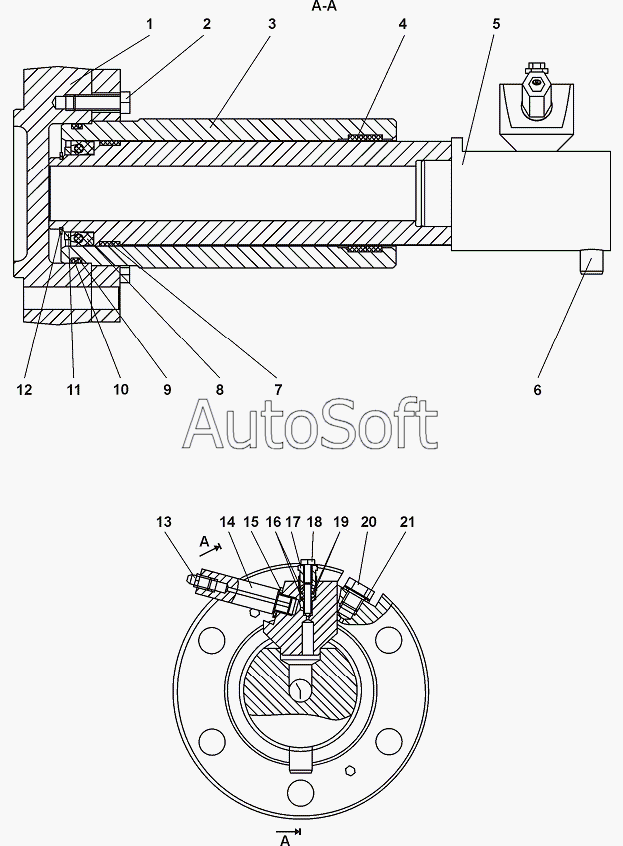

Каталог запасных частей к технике: Промтрактор Т-15.02Я (2009). 1101-21-43-02СП/-03СП Механизм натяжения
1101-21-43-02-20СП -20SP
1101-21-43-03-20СП -20SP
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-21-43-02-20СП -20SP | 1***P | Механизм натяжения | |
| 1101-21-43-02СП(SP) | 1***) | Тележка полужесткая | |
| 1101-21-43-03-20СП -20SP | 1***P | Механизм натяжения | |
| 1101-21-43-03СП(SP) | 1***) | Тележка полужесткая | |
| 1 | 2***6 | Крышка | |
| 2 | Б***5 | Болт М8-6gx35 | |
| 3 | 1***) | Цилиндр | |
| 4 | Е***5 | Кольцо Е20-100-105 | |
| 5 | 1***) | Шток | |
| 5 | 1***) | Шток | |
| 6 | 7***7 | Штифт | |
| 7 | Е***0 | Кольцо Е20-095-100 | |
| 8 | М***0 | Манжета Е32-080 | |
| 9 | 7***0 | Шайба | |
| 10 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 11 | 1***7 | Кольцо | |
| 12 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 13 | М***р | Масленка 1.2Кд6хр | |
| 13 | М***р | Масленка 1.2Ц6хр | |
| 14 | 1***6 | Наконечник | |
| 14 | 1***0 | Наконечник | |
| 15 | 7***1 | Прокладка | |
| 16 | 4***8 | Обойма | |
| 17 | 4***7 | Пробка | |
| 17 | 4***0 | Пробка | |
| 18 | 4***6 | Игла | |
| 19 | 5***2 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 20 | 3***5 | Пробка | |
| 20 | 3***0 | Пробка | |
| 21 | 1***2 | Кольцо 16x22 МН 4152-62 |
