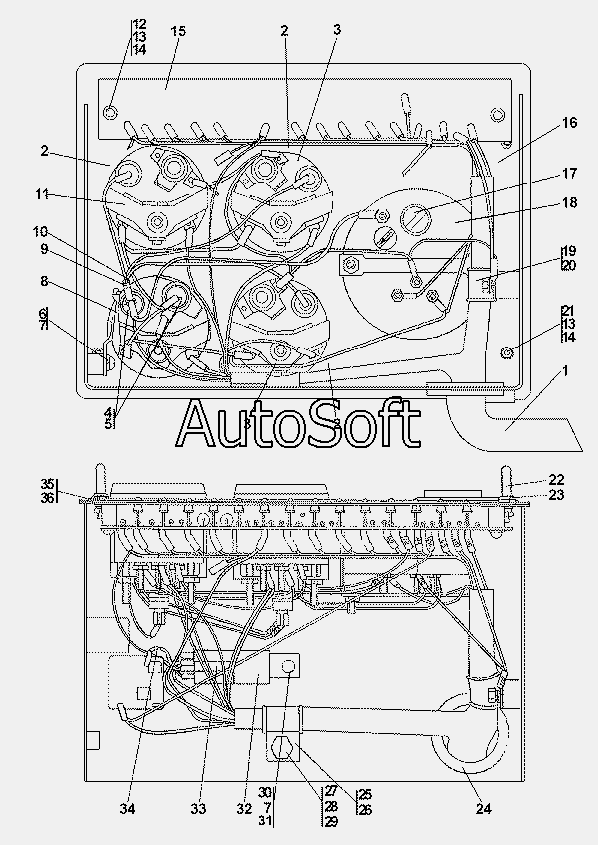

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 313506-10-102СП Щиток приборов 1
1
1
16
16
15
34
34
10
10
2
2
2
23
23
22
35
35
24
19
25
26
20
27
12
6
6
30
21
13
13
7
7
28
14
14
14
31
31
29
29
4
33
5
9
9
9
11
11
11
36
36
18
17
8
3
3
3
3
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313506-10-102-20СП -20(SР) | 3***) | Щиток приборов 1 | |
| 313506-10-102СП(SР) | 3***) | Щиток приборов 1 | |
| 1 | 3***) | Жгут | |
| 1 | 3***) | Жгут | |
| 2 | 3***2 | Лепесток | |
| 3 | 4***2 | Приемник указателя температуры 36.3807010 | |
| 3 | 4***3 | Приемник указателя температуры 3606.3807010 | |
| 3 | 4***4 | Приемник указателя температуры 36.3807010 | |
| 4 | Л***2 | Лампа А24-2 | |
| 5 | 4***3 | Патрон со штекером ЛВ211.3714.329 | |
| 6 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 6 | 3***0 | Винт В.М6-6gх8 ГОСТ 17473-80 | |
| 7 | Ш***Т | Шайба 6Т | |
| 8 | 4***9 | Реле сигнализатор 733.3747.-010 | |
| 9 | 4***6 | Приемник указателя уровня топлива 34.3806010 | |
| 9 | 4***7 | Приемник указателя уровня топлива 34.3806010 | |
| 9 | 4***8 | Приемник указателя уровня топлива 34.3806010 | |
| 10 | 3***) | Провод 113 | |
| 10 | 3***) | Провод 113 | |
| 11 | 4***2 | Приемник указателя давления 33 | |
| 11 | 4***3 | Приемник указателя давления 3306 | |
| 11 | 4***4 | Приемник указателя давления 3307 | |
| 12 | В***2 | Винт В.М4-6gx12 | |
| 13 | Ш***4 | Шайба 4 | |
| 14 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 15 | 3***) | Плата | |
| 16 | 3***) | Щиток 1 | |
| 16 | 3***) | Щиток 1 | |
| 17 | П***й | Патрон со штекером и лампой | |
| 18 | Т***й | Тахометр электронный | |
| 19 | 7***3 | Прокладка | |
| 20 | 7***7 | Хомутик | |
| 21 | Г***4 | Гайка М4 | |
| 22 | 4***4 | Ручка | |
| 23 | 4***7 | Втулка | |
| 23 | 4***0 | Втулка | |
| 24 | 7***1 | Кольцо | |
| 25 | 7***4 | Прокладка | |
| 26 | 7***9 | Хомутик | |
| 27 | Б***6 | Болт М8-6gx16 | |
| 28 | Ш***Т | Шайба 8Т | |
| 29 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 29 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | В***2 | Винт В.М6-6gx12 | |
| 31 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 31 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 32 | 4***3 | Реле 9013747 | |
| 33 | 4***1 | Колодка гнездовая 607605 | |
| 34 | 3***) | Провод | |
| 34 | 3***) | Провод | |
| 35 | 4***5 | Табличка | |
| 35 | 4***0 | Табличка | |
| 36 | В***3 | Винт БКЖИ. 758161.251-03 | |
| 36 | В***7 | Винт БКЖИ. 758161.251-07 |
