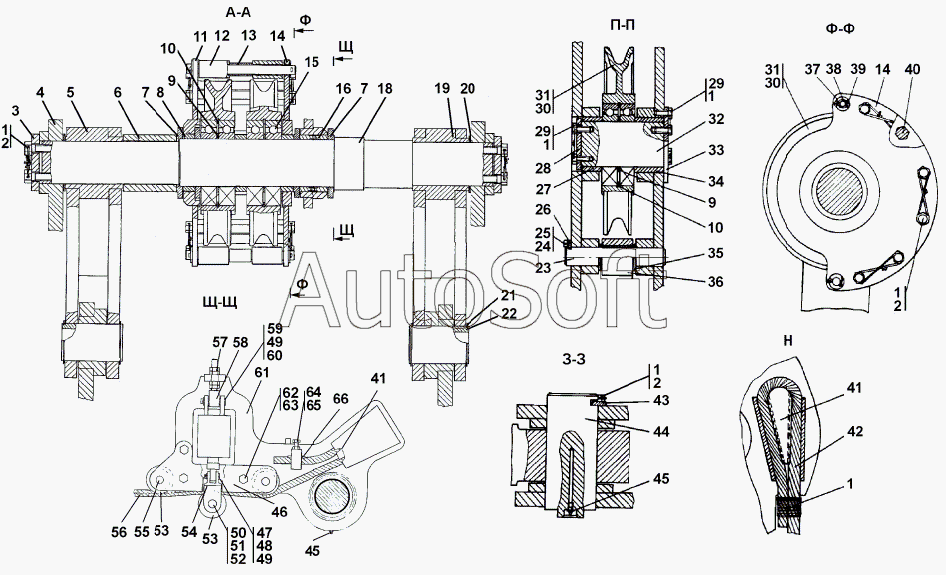

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 313502-92-1СП Установка стрелы и полиспастов
9
9
57
29
29
29
62
62
2
2
2
2
25
64
41
41
41
57
33
28
20
35
22
22
43
44
44
30
30
30
21
1
1
1
1
1
1
15
45
45
45
49
49
52
39
51
47
59
10
10
31
31
21
60
48
48
37
37
63
24
65
65
11
23
32
32
18
18
58
54
54
61
61
36
23
11
14
14
14
56
42
4
4
19
19
5
13
31
34
66
16
46
46
53
53
50
55
27
3
5
12
40
40
7
7
8
6
6
26
26
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***С | Проволока 1,6-0-С | |
| 2 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 3 | 3***9 | Крышка | |
| 4 | 3***) | Стойка | |
| 4 | 3***) | Стойка | |
| 5 | 3***) | Стойка | |
| 5 | 3***) | Стойка | |
| 6 | 3***1 | Втулка | |
| 6 | 3***0 | Втулка | |
| 7 | 3***2 | Кольцо | |
| 8 | 3***1 | Втулка | |
| 9 | 3***8 | Кольцо | |
| 10 | 5***0 | Кольцо С180 | |
| 11 | 3***) | Боковина | |
| 11 | 3***) | Боковина | |
| 12 | 3***4 | Втулка | |
| 13 | 3***5 | Втулка | |
| 14 | 3***) | Боковина | |
| 14 | 3***) | Боковина | |
| 15 | 6***0 | Подшипник 60220 | |
| 16 | 3***0 | Втулка | |
| 18 | 3***1 | Ось | |
| 18 | 3***0 | Ось | |
| 19 | 3***) | Стойка | |
| 19 | 3***) | Стойка | |
| 20 | 3***5 | Шайба регулировочная | |
| 21 | 7***1 | Кольцо С80 Ц9хр | |
| 21 | 7***0 | Кольцо С80 Кд9хр | |
| 22 | 3***6 | Ось | |
| 22 | 3***0 | Ось | |
| 23 | 3***5 | Ось | |
| 23 | 3***0 | Ось | |
| 24 | Ш***Т | Шайба 12.ОТ | |
| 25 | Б***5 | Болт М12-6gx25 | |
| 26 | 3***7 | Ригель | |
| 26 | 3***0 | Ригель | |
| 27 | 3***5 | Втулка | |
| 28 | 3***6 | Шайба | |
| 29 | 2***9 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 30 | 3***2 | Блок | |
| 30 | 3***0 | Блок | |
| 31 | 3***1 | Блок | |
| 31 | 3***0 | Блок | |
| 32 | 3***4 | Ось | |
| 32 | 3***0 | Ось | |
| 33 | 3***7 | Крышка | |
| 34 | 3***1 | Втулка | |
| 35 | 3***2 | Кольцо | |
| 36 | 3***) | Ролик | |
| 37 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 37 | 3***0 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 38 | 3***6 | Палец | |
| 39 | Ш***0 | Шплинт 5x50 | |
| 40 | 3***3 | Стяжка | |
| 40 | 3***0 | Стяжка | |
| 41 | 3***5 | Клин | |
| 41 | 3***0 | Клин | |
| 42 | 3***) | Канат | |
| 43 | 3***2 | Ригель | |
| 44 | 3***1 | Палец | |
| 44 | 3***0 | Палец | |
| 45 | М***р | Масленка 1.2 Кд6хр | |
| 45 | М***р | Масленка 1.2 Ц6хр | |
| 46 | 3***8 | Крышка | |
| 46 | 3***0 | Крышка | |
| 47 | 4***1 | Палец | |
| 48 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 48 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 49 | Ш***5 | Шплинт 3,2x25 | |
| 50 | 3***9 | Ось | |
| 51 | 3***0 | Шайба | |
| 52 | Ш***6 | Шплинт 4x36 | |
| 53 | 3***3 | Ролик | |
| 54 | 3***) | Серьга | |
| 54 | 3***) | Серьга | |
| 55 | 3***8 | Ось | |
| 56 | 3***) | Канат | |
| 57 | 3***5 | Гайка М16x1,5 | |
| 57 | 3***0 | Гайка М16x1,5 | |
| 58 | 3***) | Стяжка | |
| 59 | О***1 | Ось 6-14в12x71 | |
| 60 | Ш***3 | Шайба 14x3 | |
| 61 | 3***) | Качалка | |
| 61 | 3***) | Качалка | |
| 62 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 62 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 63 | Ш***Т | Шайба 16.ОТ | |
| 64 | Б***0 | Болт М12-6gx40 | |
| 65 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 65 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 66 | 3***4 | Упор |
