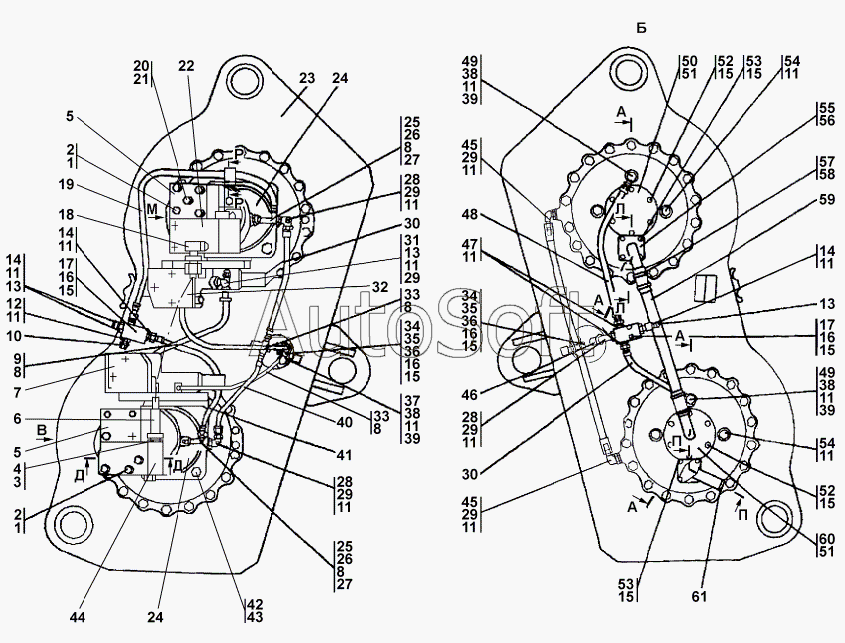

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 312501-90-1-02СП/-03СП Привод лебедок
23
23
55
55
60
60
32
32
7
7
40
40
30
30
30
48
48
46
46
25
25
19
19
41
41
6
6
9
9
18
18
33
33
33
33
3
3
44
44
44
44
22
22
22
22
50
50
17
17
17
4
4
59
59
5
5
5
5
5
61
57
57
28
28
28
28
28
47
47
37
12
10
38
38
38
38
49
49
13
13
13
13
14
14
14
14
45
45
34
34
35
35
20
43
54
54
54
36
36
51
51
16
16
16
16
16
53
53
52
52
1
1
1
42
42
15
15
15
15
15
15
15
15
2
2
21
8
8
8
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
3
56
27
27
29
29
29
29
29
29
29
24
24
24
39
39
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312501-90-1-02-20СП -20(SP) | 3***) | Привод лебедок | |
| 312501-90-1-02СП(SP) | 3***) | Привод лебедок | |
| 312501-90-1-03-20СП -20(SP) | 3***) | Привод лебедок | |
| 312501-90-1-03СП(SP) | 3***) | Привод лебедок | |
| 1 | 2***3 | Болт M16-6gx120 | |
| 1 | 2***0 | Болт M16-6gx120 | |
| 2 | Ш***T | Шайба 16.OT | |
| 3 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 3 | 4***) | Тройник | |
| 3 | 4***) | Тройник | |
| 4 | 2***8 | Штуцер ввертной | |
| 4 | 2***0 | Штуцер ввертной | |
| 5 | 3***9 | Фланец | |
| 5 | 3***1 | Фланец | |
| 5 | 3***0 | Фланец | |
| 5 | 3***0 | Фланец | |
| 6 | 4***) | Рукав d.12 | |
| 6 | 4***) | Рукав 12 | |
| 7 | 3***) | Распределитель лебедки | |
| 7 | 3***) | Распределитель лебедки | |
| 8 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 9 | 4***) | Рукав d.12 | |
| 9 | 4***) | Рукав | |
| 10 | 3***1 | Заглушка | |
| 11 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 12 | 3***0 | Штуцер | |
| 13 | 2***4 | Заглушка | |
| 13 | 5***1 | Штуцер | |
| 14 | 5***8 | Штуцер ввертной | |
| 14 | 5***0 | Штуцер ввертной | |
| 15 | Ш***T | Шайба 12.OT | |
| 16 | 2***0 | Болт М12x1,25-6x55 | |
| 16 | 2***0 | Болт М12х1,25-6gх55.109.40Х.029 ГОСТ 7795-70 | |
| 17 | 3***5 | Плита | |
| 17 | 3***0 | Плита | |
| 18 | 1***) | Угольник | |
| 18 | 1***) | Угольник | |
| 19 | 5***) | Рукав | |
| 19 | 5***) | Рукав | |
| 20 | 4***9 | Пробка | |
| 21 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | 3***) | Клапан | |
| 22 | 3***) | Клапан | |
| 22 | 3***P | Клапан | |
| 22 | 3***) | Клапан | |
| 23 | 3***) | Корпус | |
| 23 | 3***) | Корпус | |
| 24 | М***H | Гидромотор МГ-32-160-225-H | |
| 24 | М***1 | Насос-мотор МГ250/16-У1 | |
| 25 | 0***) | Угольник | |
| 27 | 0***1 | Кольцо ГОСТ 9833-73 | |
| 28 | 3***9 | Угольник | |
| 28 | 3***0 | Угольник | |
| 29 | Н***2 | Контргайка | |
| 29 | Н***0 | Контргайка | |
| 30 | 2***) | Рукав | |
| 30 | 2***) | Рукав | |
| 32 | 3***) | Распределитель лебедки | |
| 32 | 3***) | Распределитель лебедки | |
| 33 | 4***) | Рукав d.12 | |
| 33 | 4***) | Рукав | |
| 34 | 4***1 | Планка | |
| 35 | 4***2 | Втулка | |
| 36 | 4***2 | Втулка | |
| 37 | 2***1 | Угольник | |
| 38 | 2***8 | Болт зажимной | |
| 38 | 2***0 | Болт зажимной | |
| 39 | П***C | Проволока 1,6-0-C | |
| 40 | 2***) | Рукав | |
| 40 | 2***) | Рукав | |
| 41 | 5***) | Рукав | |
| 41 | 5***) | Рукав | |
| 42 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 43 | 3***7 | Шайба | |
| 44 | 3***) | Клапан | |
| 44 | 3***) | Клапан | |
| 44 | 3***) | Клапан | |
| 44 | 3***) | Клапан | |
| 45 | 5***1 | Штуцер | |
| 46 | 2***) | Рукав | |
| 46 | 2***) | Рукав | |
| 47 | 3***0 | Штуцер | |
| 47 | 3***0 | Штуцер | |
| 48 | 2***) | Рукав | |
| 48 | 2***) | Рукав | |
| 49 | 2***8 | Угольник | |
| 50 | 3***4 | Крышка | |
| 50 | 3***0 | Крышка | |
| 51 | 4***6 | Прокладка | |
| 52 | Б***0 | Болт M12-6gx30 | |
| 53 | Б***5 | Болт M12-6gx25 | |
| 54 | 3***5 | Пробка | |
| 54 | 3***0 | Пробка | |
| 55 | 3***) | Труба | |
| 55 | 3***) | Труба | |
| 56 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 57 | 4***4 | Рукав | |
| 57 | 4***0 | Рукав | |
| 58 | D***2 | Шланговый хомут DIN 3017-AS30-45/ 12C7-W2 | |
| 59 | 3***6 | Труба | |
| 59 | 3***0 | Труба | |
| 60 | 3***) | Патрубок | |
| 60 | 3***) | Патрубок | |
| 61 | 4***9 | Пробка |
