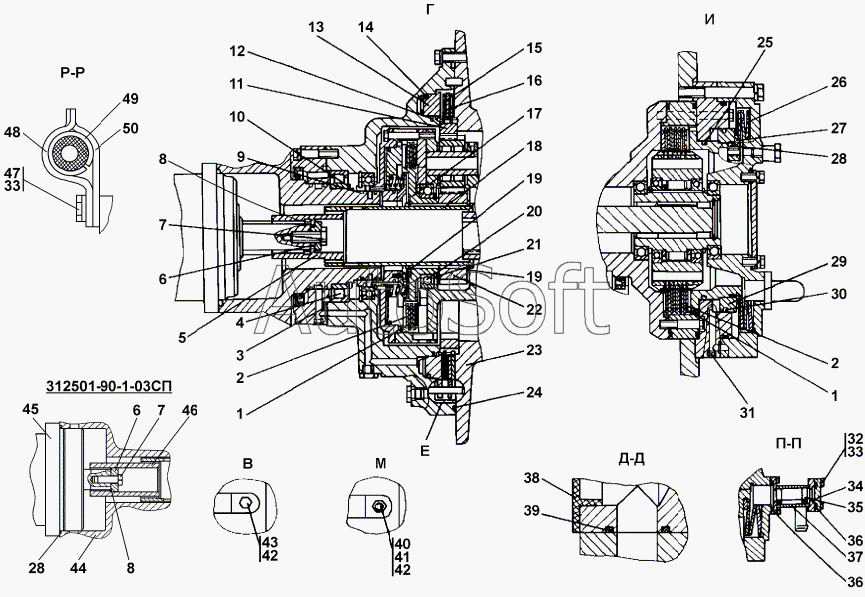

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 312501-90-1-02СП/-03СП Привод лебедок
47
16
40
48
48
50
50
41
31
43
43
38
49
10
32
30
7
7
33
33
3
28
28
42
42
39
36
19
19
21
8
8
45
4
20
24
37
37
44
44
35
15
2
2
22
17
18
27
26
23
23
37
11
34
5
5
6
6
29
46
12
14
9
1
1
13
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Диск | |
| 2 | 2***) | Диск | |
| 3 | 2***3 | Кольцо 220-230-58-2-3 | |
| 4 | 1***0 | Подшипник 1032930 | |
| 5 | 3***4 | Муфта | |
| 5 | 3***0 | Муфта | |
| 6 | 3***5 | Фланец | |
| 7 | Б***5 | Болт M16-6gx45 | |
| 8 | 5***5 | Кольцо С52 | |
| 9 | 2***4 | Кольцо уплотнительное | |
| 10 | 5***0 | Кольцо | |
| 11 | 3***6 | Шестерня | |
| 12 | 2***1 | Кольцо уплотнительное | |
| 13 | 2***1 | Поршень | |
| 14 | 2***4 | Кольцо | |
| 15 | 2***) | Диск | |
| 16 | 2***1 | Диск | |
| 17 | 3***9 | Барабан | |
| 18 | 3***1 | Муфта | |
| 19 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 20 | 1***Д | Подшипник 1000924Д | |
| 21 | 5***4 | Кольцо С120 ГОСТ 13940-86 | |
| 22 | 3***3 | Шестерня | |
| 23 | 3***6 | Барабан | |
| 23 | 3***0 | Барабан | |
| 24 | 4***8 | Кольцо | |
| 25 | 2***3 | Кольцо уплотнительное | |
| 26 | 3***3 | Тарелка | |
| 27 | 3***2 | Кольцо | |
| 28 | 2***3 | Кольцо 230-240-58-2-3 | |
| 29 | 3***0 | Кольцо | |
| 30 | 2***5 | Кольцо уплотнительное | |
| 31 | 3***0 | Пробка 3-кг1/4" | |
| 32 | Б***0 | Болт M12-6gx20 | |
| 33 | Ш***T | Шайба 12.OT | |
| 34 | 3***0 | Крышка | |
| 35 | 3***) | Маслозаборник | |
| 36 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 37 | 3***) | Корпус | |
| 37 | 3***) | Корпус | |
| 38 | 4***4 | Заглушка | |
| 39 | 0***8 | Кольцо 066-071-30-2-51-1668 | |
| 40 | 2***5 | Заглушка | |
| 41 | 4***6 | Штуцер | |
| 42 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 43 | 3***5 | Пробка | |
| 43 | 3***0 | Пробка | |
| 44 | 3***) | Корпус | |
| 44 | 3***) | Корпус | |
| 45 | Г***р | Гидромотор | |
| 46 | 3***4 | Муфта | |
| 47 | Б***0 | Болт M12-6gx30 | |
| 48 | 2***6 | Скоба | |
| 48 | 2***0 | Скоба | |
| 49 | 4***2 | Втулка | |
| 50 | 2***7 | Планка | |
| 50 | 2***0 | Планка |
