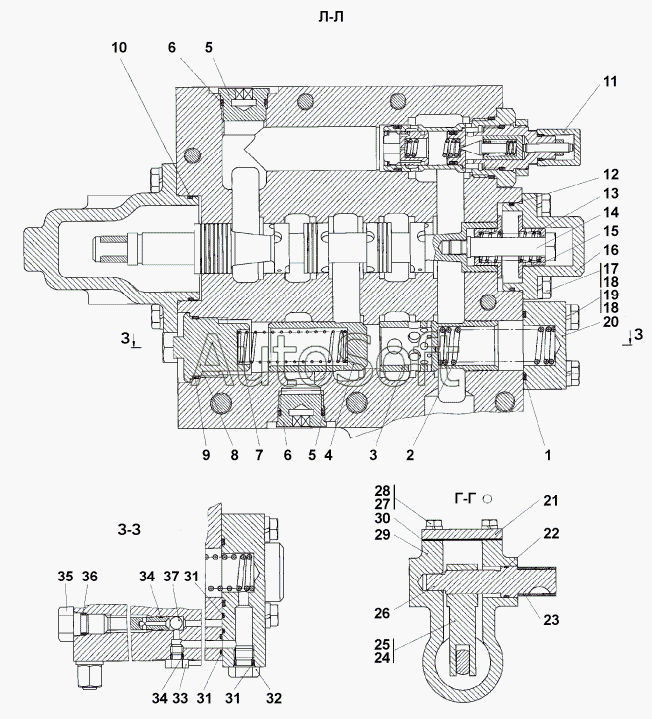

Каталог запасных частей к технике: Промтрактор ТГ-503К (2006). 312501-91-10-01СП Распределитель гидромоторов
11
16
4
8
8
14
5
5
29
29
26
25
20
3
23
35
15
21
21
33
33
32
32
13
7
2
30
30
28
17
19
24
27
18
34
34
31
31
31
36
22
6
6
9
1
12
10
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 2 | 3***9 | Пружина | |
| 3 | 3***7 | Золотник | |
| 4 | 3***5 | Золотник | |
| 5 | 3***1 | Пробка | |
| 6 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 7 | 3***0 | Пружина | |
| 8 | 3***8 | Пробка | |
| 8 | 3***1 | Пробка | |
| 9 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 10 | 0***8 | Кольцо 080-085-30-2-51-1668 | |
| 11 | 3***) | Клапан | |
| 12 | 0***8 | Кольцо 066-071-30-2-51-1668 | |
| 13 | 3***7 | Пружина | |
| 14 | 3***0 | Болт | |
| 15 | 3***3 | Тарелка | |
| 16 | 3***3 | Крышка | |
| 17 | Б***5 | Болт M12-6gx35 | |
| 18 | Ш***T | Шайба 12 OT | |
| 19 | Б***0 | Болт M12-6gx60 | |
| 20 | 3***6 | Крышка | |
| 21 | 3***6 | Крышка | |
| 21 | 3***0 | Крышка | |
| 22 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 23 | 2***1 | Труба | |
| 24 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 25 | 3***2 | Рычаг | |
| 26 | 3***1 | Валик | |
| 27 | Ш***T | Шайба 8T | |
| 28 | Б***0 | Болт M8-6gx30 | |
| 29 | 3***0 | Крышка | |
| 29 | 3***0 | Крышка | |
| 30 | 4***8 | Прокладка | |
| 30 | 4***0 | Прокладка | |
| 31 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 32 | 3***6 | Пробка | |
| 32 | 3***0 | Пробка | |
| 33 | 3***5 | Пробка | |
| 33 | 3***0 | Пробка | |
| 34 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 35 | 3***5 | Направляющая | |
| 36 | 0***8 | Кольцо 014-018-25-2-51-1668 | |
| 37 | Ш***1 | Шарик Б10-100 ГОСТ 3722-81 |
